Spécifications de la vanne à guillotine de 4 pouces : classe ANSI, dimensions face à face et utilisations industrielles courantes

Une vanne à guillotine de 4 pouces est définie par sa classe ANSI, ses dimensions face à face selon la norme ASME B16.10, le revêtement des brides, le matériau du corps et les exigences d'essai. Ces spécifications déterminent si la vanne convient aux applications pétrolières, à l'eau, à la vapeur ou à l'isolation industrielle.

La dimension ne confirme que le raccordement nominal de la tuyauterie. Pour de nombreuses commandes d'isolation en acier moulé, le PANS vanne à cale constitue un bon point de départ car les acheteurs peuvent comparer les dimensions des vannes à guillotine, les exigences relatives aux brides et les besoins d'inspection avant de finaliser le cahier des charges.

Que doit inclure le cahier des charges d'une vanne à guillotine de 4 pouces ?

Dans la plupart des commandes industrielles, 4 pouces correspondent à un diamètre nominal de 4 pouces (NPS 4). Certains projets utilisent un diamètre nominal de 100 pouces (DN100). Quoi qu'il en soit, la taille nominale ne précise ni la classe de pression, ni le matériau du corps, ni la longueur d'installation.

Voici le problème courant lors des achats : l’acheteur indique une dimension, le fournisseur établit un devis pour une vanne. Plus tard, on lui demande des précisions sur la longueur entre les brides, l’aspect de la bride, les certificats de matériaux ou les tests API. À ce stade, le devis est souvent à revoir.

Une demande plus précise inclut dès le départ la taille, la classe, la norme de bride, le type de face, le matériau, le fluide, la température, la pression et les exigences de test.

Quelle classe ANSI doit utiliser une vanne à guillotine de 4 pouces ?

Une vanne de classe 150 et une vanne de classe 600 ne sont pas fabriquées de la même manière. Les classes supérieures impliquent généralement des parois plus épaisses, une boulonnerie plus robuste, une pression d'essai plus élevée et un poids plus important.

La norme ASME B16.34 est celle utilisée par les acheteurs pour vérifier les caractéristiques de pression et de température, les matériaux, les essais et le marquage. Ceci est important car la chaleur peut réduire la pression maximale admissible par une vanne.

Ne pas approuver la classe ANSI uniquement sur la base de la pression. Pour les applications vapeur, pétrole et gaz, indiquer la température de service dans la demande.

Quelles sont les dimensions courantes d'une vanne à guillotine de 4 pouces (10 cm) entre ses faces d'appui ?

Les dimensions face à face sont importantes lorsque l'écartement des tuyaux est déjà fixe. Les travaux de remplacement, les ensembles sur patins et les supports de tuyauterie laissent souvent peu de marge de manœuvre pour les ajustements.

Si la vanne est trop courte ou trop longue, l'équipe devra peut-être modifier le tuyau ou le tronçon de tuyauterie. La norme ASME B16.10 contribue à prévenir ce problème en normalisant la longueur des vannes.

Pour une vérification rapide, les dimensions courantes des vannes à guillotine en acier à brides NPS 4 sont les suivantes :

Classe	Dimension face à face
Classe 150	9,00 po / 229 mm
Classe 300	12,00 po / 305 mm
Classe 600	17,00 po / 432 mm
Classe 900	18,00 po / 457 mm
Classe 1500	26,50 po / 673 mm
Classe 2500	30,00 po / 762 mm

Ces chiffres ne servent qu'à une première évaluation. Le tirage au sort final devrait déterminer l'achat.

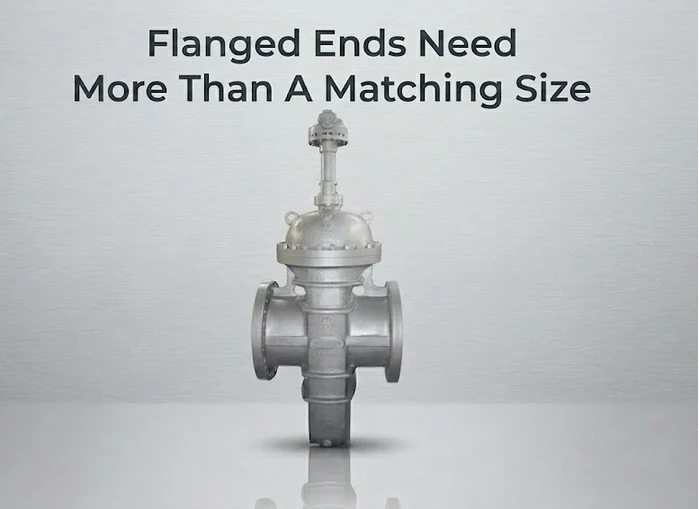

Les extrémités à brides nécessitent plus qu'une simple correspondance de taille

Une vanne à guillotine à brides de 4 pouces doit être compatible avec la bride du site. Avant la production, vérifiez la classe de bride, l'entraxe des trous de fixation, le type de revêtement et le type de joint.

La norme ASME B16.5 relative aux brides de tuyauterie couvre les brides et les raccords à brides de NPS 1/2 à NPS 24. Elle comprend les dimensions, les tolérances, les matériaux, le marquage et les valeurs nominales de pression et de température.

Voici un problème simple à résoudre sur le terrain : les brides à face surélevée, à face plate et RTJ n’utilisent pas le même système d’étanchéité. Si ce point est négligé, la vanne peut avoir la bonne taille mais être inadaptée à l’installation.

Pour le service de pipeline direct, le PANS vanne à vanne plate Cela peut également être pertinent. Les acheteurs peuvent le comparer lorsque la perte de charge, la configuration de la canalisation ou le diamètre réel du flux font partie des critères de décision.

De quel espace a besoin une vanne à guillotine de 4 pouces ?

Les dimensions d'une vanne à guillotine comprennent également la hauteur et le dégagement pour l'opérateur. tige montante Il faut de l'espace pour le mouvement. Un actionneur ou un réducteur peut nécessiter plus d'espace latéral qu'une manivelle.

Cela a son importance dans les espaces restreints. Les locaux de pompage, les unités préfabriquées et les supports de tuyauterie offrent souvent peu de place pour la maintenance. Une vanne installée entre des brides peut s'avérer difficile à manœuvrer si le volant ou la tige est obstruée.

Demandez un plan d'ensemble lorsque l'espace est limité. Cela permettra à l'équipe sur place de mieux repérer les problèmes de dégagement avant l'expédition.

Où les vannes à guillotine de 4 pouces sont-elles couramment utilisées ?

Une vanne à guillotine de 4 pouces est couramment utilisée dans les réseaux d'eau, de pétrole, de gaz et dans les installations industrielles. Le choix du matériau et de la classe les plus adaptés dépend de la pression, de la température, du fluide et des exigences d'inspection.

Service des eaux et des services publics

Une vanne à guillotine de 10 cm (4 pouces) est souvent utilisée au refoulement des pompes, sur les collecteurs de filtres, sur l'eau de refroidissement et sur les dérivations de distribution. Le choix entre l'acier au carbone et l'acier inoxydable doit être déterminé en fonction de la pression et du risque de corrosion.

Services pétroliers et gaziers

Dans le secteur pétrolier, les vannes à guillotine NPS 4 peuvent isoler les conduites de fioul, de pétrole brut, de fioul léger ou de gaz. Ces commandes peuvent nécessiter API 600 exigences et documents d'inspection plus rigoureux.

Service des installations industrielles

Dans les installations industrielles, ce diamètre convient à la distribution de vapeur, d'air comprimé, de gaz non corrosifs et aux conduites d'utilités de process. Pour les fluides chauds, il est impératif de vérifier la pression et la température nominales avant toute utilisation.

Que doivent fournir les acheteurs pour obtenir un devis pour une vanne à guillotine de 4 pouces ?

Un devis complet commence par des données de projet claires. Les acheteurs doivent indiquer la taille, la classe, le type de raccordement, le matériau, le fluide et les exigences de test avant de demander un prix.

Détails à envoyer	Exemple
Taille	NPS 4 / DN100
Classe	Classe 150, Classe 300, Classe 600, Classe 900 ou supérieure
Fin	Bride RF, bride RTJ, extrémité BW ou spécifique au projet
Matériel	Acier au carbone, acier inoxydable ou acier allié
Moyen	Service d'eau, de vapeur, de pétrole, de gaz ou de produits chimiques
Essai	API 598, inspection de projet ou inspection par un témoin tiers

Ce tableau ne remplace pas le dessin. Il permet aux acheteurs d'éviter d'omettre des informations essentielles avant de demander un prix.

Questions d'acheteurs à court terme

1. Un NPS de 4 est-il toujours DN100 ?

Dans de nombreux projets, oui. Toutefois, vérifiez la norme de tuyauterie, le système de brides et le plan avant de passer commande.

2. Quels sont les facteurs qui contrôlent les dimensions face à face ?

La norme de la vanne, la classe de pression, le type de raccordement et le plan du projet déterminent la dimension finale face à face.

3. Quand les acheteurs doivent-ils demander un dessin ?

Demandez un schéma lors du remplacement d'une vanne existante, lorsque vous travaillez dans un espace restreint ou lors d'un achat pour un projet soumis à des contrôles dimensionnels stricts.

Commandez la vanne adaptée au site

Une vanne à guillotine de 10 cm (4 pouces) doit s'adapter à bien plus que le simple diamètre du tuyau. Elle doit également respecter la classe de pression, le système de brides, l'écartement des tuyaux, les exigences en matière de matériaux et le plan d'inspection. Une fois ces détails clairement définis, l'approbation, l'installation et l'inspection de la vanne sont simplifiées.

PANS peut aider les acheteurs qui ont besoin Vannes Pour répondre aux différentes normes industrielles et aux impératifs des projets urgents, une comparaison précoce des options de vannes à guillotine à coin et à guillotine plate permet de limiter les modifications de plans. Elle contribue également à éviter les problèmes d'ajustement et à accélérer le traitement des commandes de remplacement.
