Sélection des vannes d'échantillonnage : types, matériaux et applications dans les industries de transformation

Choisir la mauvaise vanne d'échantillonnage ne vous fournira aucune information utile sur le fluide de procédé. Le volume mort emprisonne le fluide stagnant. Un matériau inadapté contamine l'échantillon mesuré. Un type de vanne inapproprié engendre des volumes ou des débits incohérents, rendant l'analyse non fiable. Chacun de ces problèmes découle d'un choix effectué avant l'installation. Ce guide traite des décisions qui comptent vraiment.

Qu'est-ce qu'une vanne d'échantillonnage et pourquoi est-elle importante ?

Une vanne d'échantillonnage permet de prélever des échantillons de fluide de procédé à des fins de contrôle qualité, d'essais et d'analyse. Il ne s'agit pas d'une vanne d'isolement standard. Elle est spécifiquement conçue pour minimiser le volume mort, prévenir la contamination et préserver l'intégrité du procédé pendant et après le prélèvement de l'échantillon.

Dans l'industrie pharmaceutique, un échantillon contaminé peut entraîner le rejet d'un lot. En chimie, un échantillon mélangé à du fluide stagnant provenant du volume mort d'une vanne donne des résultats incohérents avec la composition réelle du procédé. L'intégrité de l'échantillon dépend de la conception, du matériau et de l'installation de la vanne. Une erreur dans l'un de ces paramètres fausse les données, et les décisions sont prises sur la base de données erronées.

Types : Piston, Bille, Aiguille, Échantillonnage par le bas

Les types de vannes d'échantillonnage diffèrent par leur gestion du volume mort et par le fluide échantillonné. Quatre types couvrent la plupart des applications industrielles.

soupapes à piston Injecter un volume de fluide fixe dans le récipient d'échantillon à chaque pression. Volume mort faible et constant. Fréquemment utilisé dans les industries pharmaceutique et agroalimentaire où la constance du volume d'échantillon est une exigence réglementaire, et non une simple préférence.

Vannes à bille Utilisation d'une bille alésée pour une ouverture et une fermeture rapides. Convient aux liquides et aux gaz. Volume mort supérieur aux modèles à piston. Nettoyage en place facilité. Référence en échantillonnage chimique et pétrochimique où la rapidité prime sur la précision du volume.

vannes à pointeau Utilisation d'une aiguille conique contre un siège. Contrôle précis du débit. Adapté à l'échantillonnage de gaz haute pression où le débit vers l'analyseur doit être régulé avec précision. L'échantillonnage par vanne à aiguille est fréquemment utilisé dans les systèmes de conditionnement d'analyseurs.

Vannes d'échantillonnage par le bas Monter au point le plus bas d'un réservoir. Prélever le fluide décanté ou stratifié de la couche inférieure. Utilisé dans les parcs de stockage de liquides où l'échantillon doit représenter ce qui se trouve au fond, et non ce qui flotte au-dessus.

Industries : pharmaceutique, chimique, agroalimentaire, pétrochimique

Même catégorie de vannes. Exigences très différentes selon le secteur d'activité.

La fabrication pharmaceutique exige des conceptions conformes aux normes FDA et ASME BPE. Surfaces internes en acier inoxydable 316L électropoli. Volume mort nul. Drainage complet entre les échantillons. L'échantillonnage en processus pharmaceutique ne tolère aucune conception permettant la stagnation de liquide entre deux échantillons.

Les vannes d'échantillonnage chimique sont utilisées pour la manipulation de fluides corrosifs, l'échantillonnage dans les réacteurs à haute température et les systèmes de solvants. La compatibilité des matériaux est un critère déterminant. L'industrie agroalimentaire exige des surfaces lisses, sans aspérités, un nettoyage facile et la conformité aux normes sanitaires 3-A. Le secteur pétrochimique couvre l'ensemble du processus, du pétrole brut à la tête de puits jusqu'à l'échantillonnage des produits finis aux sorties des unités de raffinage.

Choix des matériaux pour les sièges de haute pureté : acier inoxydable 316L, Hastelloy, PTFE

Le choix du matériau d'une vanne d'échantillonnage de haute pureté détermine à la fois sa résistance chimique et le risque de contamination de l'échantillon par la vanne elle-même.

L'acier inoxydable 316L est la norme pour les applications pharmaceutiques, alimentaires et chimiques générales. Sa faible teneur en carbone réduit la sensibilisation au niveau des soudures. Les surfaces électropolies résistent à l'adhérence bactérienne. L'Hastelloy C-276 supporte les acides agressifs, les environnements chlorés et les flux oxydants, là où le 316L est inadapté. Les sièges en PTFE sont chimiquement inertes face à la quasi-totalité des substances. Il est la norme pour les applications de haute pureté et les semi-conducteurs, où même des traces d'ions métalliques dans l'échantillon sont inacceptables.

Meilleures pratiques d'installation des boucles d'échantillonnage

Une boucle d'échantillonnage assure la circulation continue du fluide de procédé au niveau du point de raccordement de la vanne d'échantillonnage. Elle élimine ainsi le problème de volume mort lié à un simple raccordement en dérivation sur la conduite principale.

La boucle part de la conduite de process, passe par la vanne, puis retourne au process à un point de pression inférieur. Le fluide y circule constamment. Ouvrez la vanne et vous obtenez un fluide représentatif des conditions de process actuelles, et non un fluide resté stagnant dans une dérivation pendant les deux dernières heures. La vitesse de la boucle d'échantillonnage doit être suffisamment élevée pour purger le volume de la boucle en quelques secondes, et non en quelques minutes.

Problèmes courants : contamination, volumes morts, corrosion

Le volume mort est la principale cause des erreurs d'échantillonnage. Le fluide stagnant dans le corps de la vanne ou le raccord de dérivation s'éloigne progressivement des conditions réelles du procédé. Le premier fluide prélevé lors de l'échantillonnage provient de ce volume mort, et non du procédé lui-même.

La corrosion libère des ions métalliques dans l'échantillon et finit par provoquer une défaillance mécanique. Les tableaux de compatibilité chimique génériques sont insuffisants. Il est essentiel d'adapter le choix des matériaux à la chimie du fluide et à la température de fonctionnement réelles. La contamination croisée entre les échantillons se produit lorsque la conception de la vanne retient des résidus de fluide provenant de l'échantillon précédent. Les pistons avec système de purge permettent de résoudre précisément ce problème.

Normes et conformité : FDA, ASME BPE, 3-A

Les types de vannes d'échantillonnage dans les industries réglementées doivent répondre à certaines exigences. normes spécifiques qui définissent les exigences de conception, et pas seulement les spécifications des matériaux.

La norme ASME BPE encadre les équipements de bioprocédés, notamment les vannes d'échantillonnage utilisées dans l'industrie pharmaceutique. Elle définit les exigences relatives à l'état de surface interne, la traçabilité des matériaux et les normes dimensionnelles des raccords. La norme sanitaire 3-A s'applique aux produits alimentaires et laitiers. La norme FDA 21 CFR couvre les matériaux en contact avec les aliments. La documentation de conformité pour les applications réglementées exige des certificats de matériaux, des enregistrements relatifs à l'état de surface et des données d'essais de pression fournis par le fabricant, et non une simple déclaration de conformité.

Applications d'échantillonnage des vannes PANS

Fabricants de vannes PANS vannes à globe forgées et robinets à tournant sphérique dans des configurations adaptées aux applications d'échantillonnage de processus dans les secteurs de la chimie, de la pétrochimie et des services industriels.

Pour les produits chimiques applications des vannes d'échantillonnage Pour répondre aux exigences de résistance à la corrosion et de haute pression, PANS fabrique des vannes à globe forgées en acier au carbone, en acier inoxydable 316 et en acier inoxydable duplex. Classes de pression : ANSI 150 à ANSI 2500. Raccordements : à souder par emboîtement, filetés NPT et à souder bout à bout, pour s’adapter à toutes les configurations de boucles d’échantillonnage.

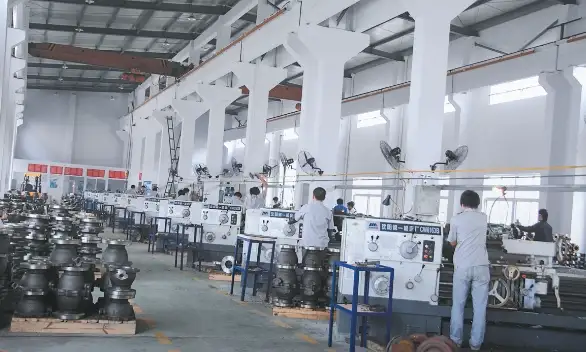

36 ans d'expérience dans la fabrication de vannes forgées. Certifications API et CE. Conformité aux normes ASME. Devis sous 24 heures. Délai de livraison de 20 jours pour la plupart des configurations standard. Contactez-nous pour discuter de vos besoins en vannes d'échantillonnage et obtenir une recommandation technique adaptée à vos conditions de process spécifiques.

Foire aux questions

Comment choisir la vanne d'échantillonnage adaptée à mon application ?

Le choix se fonde sur le fluide de procédé, la pression, la température, les exigences de pureté et les normes industrielles. Les applications sanitaires nécessitent des conceptions à faible volume mort, tandis que les procédés chimiques requièrent des matériaux compatibles avec les milieux corrosifs. Il convient également de tenir compte du type de raccordement et de la méthode d'installation.

Qu'est-ce qu'une vanne d'échantillonnage ?

Une vanne conçue pour prélever des échantillons de fluides représentatifs des conduites ou cuves de process à des fins de contrôle qualité et d'analyse. Elle minimise le volume mort et la contamination afin de garantir que l'échantillon reflète fidèlement les conditions réelles du process au point de prélèvement.

Pourquoi le volume mort est-il important dans les vannes d'échantillonnage ?

Le volume mort emprisonne le fluide stagnant à l'intérieur de la vanne, ce qui peut contaminer l'échantillon suivant et réduire la précision des analyses. Les conceptions à volume mort faible ou nul contribuent à garantir que les échantillons soient représentatifs des conditions de procédé actuelles et améliorent la fiabilité des analyses de laboratoire.

Quels critères dois-je prendre en compte lors du choix d'un fournisseur de vannes d'échantillonnage ?

Choisissez un fournisseur possédant une expérience du secteur, des certifications reconnues, des tests de qualité et une traçabilité des matériaux. Il doit proposer des pressions nominales adaptées, un choix de matériaux, une assistance technique et la documentation nécessaire pour garantir la conformité de la vanne à vos exigences de process et réglementaires.
