Vanne à globe 1/2″ : dimensionnement, sélection et applications pour les systèmes à petit diamètre

Une vanne à globe de 1/2 pouce contrôle le débit grâce à un disque qui se déplace perpendiculairement au siège. Elle permet l'étranglement, l'arrêt ou les deux. Avec un alésage de 1/2 pouce, elle est utilisée pour les raccordements d'instruments, les lignes d'échantillonnage, les circuits de dérivation et les points de service des utilités où l'utilisation de vannes de plus grand diamètre est impossible. Bien la choisir implique d'adapter le matériau, la classe de pression et le type de raccordement aux conditions de service réelles, et non de se contenter de la solution la moins chère ou la plus disponible.

Quand utiliser une vanne à globe de 1/2 pouce

Les vannes à globe conviennent aux applications nécessitant un réglage précis du débit ou une utilisation fréquente. Leur conception à disque et siège assure un contrôle de débit plus précis qu'une vanne à guillotine et une meilleure étanchéité qu'une vanne à boisseau sphérique en application de réglage.

Les vannes à guillotine de petit diamètre s'usent rapidement en condition de régulation. Une ouverture partielle crée un flux à grande vitesse à travers le disque et érode le siège. Les vannes à bille offrent une régulation peu efficace car la géométrie de la bille génère un flux turbulent en position intermédiaire. La géométrie du disque de la vanne à globe de 12,7 mm (1/2 pouce) est spécifiquement conçue pour cette application. C'est pourquoi on la retrouve sur les conduites de dérivation des purgeurs de vapeur, les raccords d'échantillons d'analyseurs et les points d'injection de produits chimiques, où la précision du contrôle prime sur la minimisation de la perte de charge.

Applications courantes : instrumentation, échantillonnage, lignes de dérivation

Les vannes à globe de petit diamètre, d'un demi-pouce, sont fréquemment utilisées dans plusieurs applications de tuyauterie industrielle.

Les vannes d'isolement pour instruments isolent les transmetteurs de pression, les débitmètres et les instruments de niveau de la conduite de process. Les raccords d'échantillonnage sur les conduites de process chimiques et de raffinage utilisent des vannes à globe de 1/2 pouce pour contrôler le débit du fluide échantillonné vers les analyseurs ou les points de prélèvement manuels. Les conduites de dérivation des purgeurs de vapeur les utilisent pour la dérivation manuelle lors de la maintenance. Les canules d'injection de produits chimiques les utilisent pour contrôler les débits de dosage. Les collecteurs d'alimentation en air comprimé pour instruments les utilisent comme vannes d'isolement individuelles pour les instruments pneumatiques d'un même panneau.

Choix des matériaux pour les vannes à globe de petit diamètre

Le choix des matériaux pour une vanne à globe de petit diamètre suit la même logique de compatibilité des fluides de process que pour les vannes de plus grand diamètre. Le petit diamètre n'influe pas sur l'exposition chimique.

L'acier au carbone convient aux applications avec hydrocarbures, vapeur et utilités générales. L'acier inoxydable 316 est adapté aux produits chimiques corrosifs, aux applications de haute pureté et aux environnements chlorés. L'acier inoxydable duplex est recommandé pour les applications offshore et les environnements à forte concentration de chlorures, où l'acier inoxydable 316 standard présente un risque de corrosion par piqûres. Le choix du matériau du corps et celui des garnitures sont deux décisions distinctes. Les garnitures sont en contact avec le fluide de procédé au niveau des surfaces d'appui. Le choix du matériau des garnitures, adapté à la chimie du fluide, est tout aussi important que celui du corps.

Types de raccordement : fileté, à souder, à compression

Une vanne à globe d'un demi-pouce est disponible en trois formats de raccordement courants.

Les raccords filetés NPT sont les plus rapides à installer et les plus faciles à remplacer. Ils conviennent aux réseaux et aux instruments basse pression nécessitant un démontage pour la maintenance. Les raccords à souder par emboîtement offrent une liaison permanente et résistante à la pression pour les applications vapeur, hydrocarbures et produits chimiques haute pression, lorsqu'un raccord fileté ne présente pas une étanchéité ou une résistance aux vibrations suffisantes. Les raccords à compression conviennent aux tubes d'instrumentation dans les systèmes de petit diamètre où les filetages standard ne sont pas utilisés.

Pressions et températures nominales : ANSI Classe 150 à 4500

Le choix de la classe de pression pour une vanne à globe de 1/2 pouce est conforme à la norme ANSI B16.34. La relation pression-température varie selon la classe de pression et le matériau du corps.

La classe 150 supporte une pression maximale de 285 psi à température ambiante pour l'acier au carbone. La classe 800 supporte une pression maximale de 1975 psi à température ambiante pour l'acier au carbone. Il s'agit de la spécification standard. vannes à globe forgées de petit diamètre En service de process haute pression, les classes 1500 et 2500 s'appliquent aux applications vapeur haute pression et aux têtes de puits au-delà de la limite de la classe 800. Le choix entre une construction forgée et une construction moulée est crucial pour les classes de pression élevées. À épaisseur de paroi égale, les corps forgés offrent de meilleures propriétés mécaniques ; c'est pourquoi la construction forgée est la norme pour les classes 800 et supérieures dans les petits diamètres.

Calculs de dimensionnement pour les applications de petit calibre

Le dimensionnement d'une vanne à globe de 1/2 pouce pour la régulation de débit nécessite le calcul du coefficient Cv requis. Cv représente le débit d'eau en gallons US par minute pour une chute de pression de 1 psi à travers la vanne.

La formule : Cv = débit divisé par la racine carrée de la perte de charge divisée par la densité du fluide. Pour les vannes à globe de 12,7 mm (1/2 pouce), les valeurs de Cv se situent généralement entre 0,5 et 4,0 selon la conception de la vanne et la configuration des garnitures. Une valeur trop faible entraîne une perte de charge excessive. Une valeur trop élevée fait que la vanne fonctionne presque complètement ouverte, ce qui réduit la précision du réglage. Le choix du Cv d'une vanne à globe pour les applications de petit diamètre nécessite une évaluation réaliste des conditions de débit minimales et maximales, et non pas seulement du débit nominal.

Considérations relatives à l'installation et à la maintenance

Vannes à soupape Ces vannes sont directionnelles. La flèche indiquant le sens d'écoulement sur le corps de la vanne doit correspondre au sens d'écoulement dans la conduite. Une installation à l'envers force le disque à s'ouvrir sous la pression du fluide au lieu de le maintenir fermé. Cela affecte l'étanchéité et provoque des fuites au niveau du joint de tige en cas de pression différentielle élevée.

L'entretien du garnissage est la principale opération courante sur une vanne à globe de petit diamètre. Le garnissage de tige assure l'étanchéité contre les fuites externes. Avec le temps, il se comprime et perd de son efficacité. Le resserrage de l'écrou de presse-étoupe ou le remplacement du garnissage lors d'une opération d'entretien planifiée permettent de prévenir les fuites externes avant qu'elles ne présentent un risque pour la sécurité. Le choix du matériau du garnissage doit être adapté à la température et à la composition chimique du fluide. Le garnissage en PTFE convient à la plupart des applications chimiques et aux basses températures. Le garnissage en graphite est adapté aux applications à vapeur haute température.

Solutions pour soupapes à globe de petit diamètre PANS

PANS Valve fabrique des vannes à globe de 1/2 pouce avec un corps forgé pour des applications d'instrumentation, d'échantillonnage et d'isolation de processus dans les industries pétrolières et gazières, pétrochimiques, de production d'énergie et de traitement chimique.

Les corps de vannes sont disponibles en acier au carbone, en acier inoxydable 316 et en acier inoxydable duplex. Les options de raccordement comprennent le filetage NPT, le soudage par emboîtement et le soudage bout à bout. Les classes de pression ANSI 150 à ANSI 2500 couvrent l'ensemble des applications de process et d'instrumentation de petit diamètre. Toutes les vannes sont conformes à la norme ASME B16.34 et sont disponibles avec les certifications API et CE pour les projets exigeant la conformité aux normes internationales.

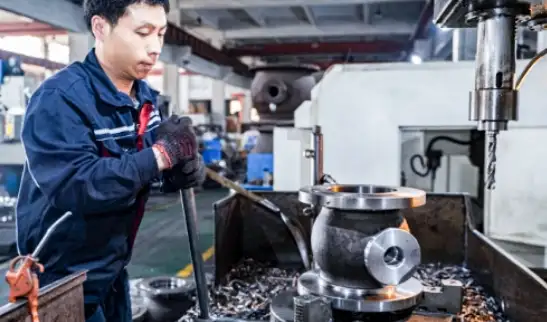

36 ans d'expérience dans la fabrication de soupapes forgées. Devis sous 24 heures. Un stock important d'ébauches permet une expédition sous 20 jours pour la plupart des produits. Entrer en contact pour discuter de vos besoins en matière de vannes à globe d'un demi-pouce et recevoir une recommandation technique et un devis sous 24 heures.

Foire aux questions

À quoi sert un robinet à globe de 1/2 pouce ?

Contrôle ou coupe le débit dans les applications d'instrumentation, d'échantillonnage, de dérivation et d'injection de produits chimiques de petit diamètre. Sa conception à disque et siège est adaptée aux applications de régulation et aux cycles fréquents, là où les vannes à guillotine et à bille s'usent plus rapidement ou offrent un contrôle de débit moins précis.

Quelle classe de pression dois-je spécifier pour une vanne à globe de petit diamètre ?

La classe 800, forgée, convient à la plupart des applications industrielles haute pression jusqu'à 1975 psi en acier au carbone. La classe 150 est adaptée aux applications utilitaires basse pression. Les classes 1500 et 2500 s'appliquent aux applications vapeur haute pression ou aux têtes de puits, au-delà des limites de la classe 800.

Quelle est la différence entre une vanne à globe et une vanne à guillotine dans les applications de petit diamètre ?

Les vannes à globe offrent un réglage précis et supportent des cycles fréquents sans endommager leur siège. Les vannes à guillotine, quant à elles, ne conviennent qu'à une utilisation en position complètement ouverte ou complètement fermée. Un réglage trop brusque du débit d'une vanne à guillotine provoque une érosion rapide du bord du disque, entraînant une défaillance de l'étanchéité et une augmentation des coûts de maintenance.

Comment calculer le Cv correct pour une vanne à globe de 1/2 pouce ?

Divisez le débit par la racine carrée du rapport de la perte de charge à la densité du fluide. Les vannes à globe de 12,7 mm (1/2 pouce) ont généralement un coefficient de débit (Cv) compris entre 0,5 et 4,0. Choisissez une vanne dont le Cv, en position de fonctionnement nominale, correspond à vos besoins calculés avec une marge raisonnable.
