هل يمكن دفن صمامات السد؟ دليل التركيب تحت الأرض

رابط الصورة: https://notebooklm.google.com/notebook/7da537b0-8f71-4466-a60b-251c66feac02

نعم. صمامات التوصيل يمكن تركيب الصمام تحت الأرض عند اختياره للاستخدام المدفون، وتركيبه في الموضع الصحيح، وحمايته من التآكل، وتوفير سهولة الوصول إليه للتشغيل والصيانة. يشرح هذا الدليل أماكن تركيب الصمام المدفون، والمشاكل المحتملة، وكيف يتغير تركيب صمام السدادة باختلاف ظروف التشغيل، وأهمية الطلاء، وما يجب على المشترين التحقق منه قبل الطلب.

بالنسبة للمبتدئين، الفكرة الأساسية بسيطة. يصعب فحص الصمام الموجود تحت التربة وإصلاحه. وهذا يعني ضرورة تركيبه بعناية فائقة من المرة الأولى. في أنظمة المياه، قد يؤدي التركيب غير السليم إلى تلفيات، وانقطاعات، وحفريات مكلفة.

ماذا تعني خدمة الدفن

يعني مصطلح "الخدمة المدفونة" أن الصمام يقع تحت مستوى الأرض النهائي، عادةً في خندق مخصص للأنابيب، ويمكن الوصول إليه من صندوق أو غرفة مخصصة للصمامات. قد ينقل الخط الماء، أو مياه الصرف الصحي، أو الطين، أو الزيت، أو الغاز، أو أي سائل آخر. وتُعدّ حمولة التربة، والرطوبة، وحركة المرور، والتآكل من العوامل المؤثرة في تصميم الخط.

ولهذا السبب، فإن العمل تحت الأرض لا يقتصر على وضع صمام في خندق فحسب، بل يشمل أيضاً دعم الأنابيب، ومحاذاة الوصلات، وتوفير الوصول للتشغيل، وحماية السطح.

لماذا تحتاج التركيبات المدفونة إلى مزيد من التخطيط

يسهل فحص الصمامات الموجودة فوق سطح الأرض، بينما يصعب فحص الصمامات الموجودة تحت الأرض. فإذا تضرر غلاف جسم الصمام، أو نقل الصندوق الحمل إلى المشغل، أو تراكمت المواد الصلبة في غير موضعها، ترتفع تكلفة الإصلاح بسرعة. أما في الخطوط المدفونة، فقد يؤدي حتى خطأ بسيط إلى أعمال حفر.

بالنسبة لمشتري شبكات المياه، غالباً ما يبرز دور صمام السدادة المعتمد من قبل جمعية أعمال المياه الأمريكية (AWWA) في هذا النقاش. تُدرج الجمعية معيار C517 لصمامات السدادة اللامركزية المصنوعة من الحديد الزهر ذات المقعد المرن، وتشمل قائمة المعايير نفسها أيضاً معايير طلاء وتركيب خطوط أنابيب المياه مثل C213 وC214 وC222 وC224 وC225 وC229 وC550 وC600 وC604.

كيف تؤثر ظروف الخدمة على عملية التركيب

السوائل النظيفة تحتاج إلى نهج واحد

لخدمة نظيفة،, صمامات سدادة لا مركزية يمكن تركيبها عادةً بأي اتجاه. يُفضل الضغط المباشر كلما أمكن ذلك. وهذا يعني أن ضغط الخط يؤثر على القابس من الجانب المقابل لطرف المقعد.

يُعدّ هذا الأمر مهمًا في المياه الصافية أو غيرها من الخدمات ذات المحتوى المنخفض من المواد الصلبة. ويكون خطر انسداد الحركة بسبب المواد المترسبة أقل.

تحتاج السوائل الحاملة للمواد الصلبة إلى نهج آخر

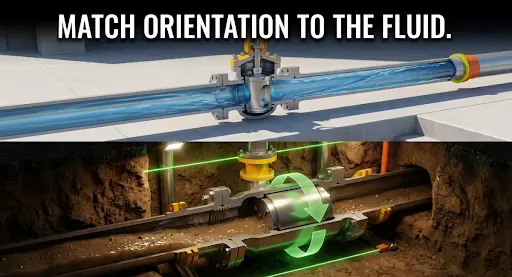

بالنسبة للسوائل التي تحتوي على مواد صلبة عالقة، يصبح توجيه الصمام أكثر دقة. في الأنابيب الأفقية، يجب أن يبقى محور السدادة أفقيًا، وأن يدخل السائل من جهة المقعد، وأن تدور السدادة عكس اتجاه عقارب الساعة لفتحها. والهدف هو إبقاء السدادة في النصف العلوي من جسم الصمام وتقليل تراكم المواد الصلبة في المنطقة المغلقة.

هذا أحد أهم الدروس المتعلقة بصمامات التأريض. فالصمام المدفون يصعب الوصول إليه أصلاً، وإذا تم تركيبه في اتجاه تدفق خاطئ، يصبح صيانته أكثر صعوبة.

كيف تحمي الطبقة الواقية الصمام تحت الأرض

تتعرض المعدات الفولاذية المدفونة تحت الأرض للتآكل الخارجي الناتج عن التربة والرطوبة. وتوضح إدارة سلامة خطوط الأنابيب والمواد الخطرة (PHMSA) أنه يمكن الحد من هذا التآكل من خلال اختيار المواد المناسبة، والطلاءات الواقية، والحماية الكاثودية. كما تشير إلى أن السطح الخارجي يُطلى عادةً لمنع ملامسة التربة أو الهواء أو الماء للفولاذ.

ولهذا السبب، فإن طلاء صمام السدادة ليس تفصيلاً تجميلياً، بل هو جزء من خطة عمر الخدمة.

قبل التركيب، افحص جسم الصمام بحثًا عن أي تلف في الطلاء وقم بإصلاحه عند الحاجة. ينص دليل التركيب على ضرورة القيام بهذه الخطوة قبل تركيب الصمام في الخط.

في مجال شبكات المياه، تُشرف الجمعية الأمريكية لأعمال المياه (AWWA) أيضاً على العديد من معايير الطلاء لأنابيب ووصلات المياه الفولاذية، بما في ذلك البولي إيثيلين المُلصق بالحرارة، والشريط اللاصق، والبولي أميد، والأنظمة المرنة اللزجة. كما تُدرج معيار C550 للطلاءات الداخلية الواقية للصمامات وصنابير المياه.

تكتسب أنظمة مقاومة التآكل أهمية بالغة بالنسبة لخطوط أنابيب النفط والغاز. ويغطي معيار API 6D هذا الموضوع. صمامات سدادة لخطوط الأنابيب الأنظمة في صناعات البترول والغاز الطبيعي، بينما تشير إدارة سلامة خطوط الأنابيب والمواد الخطرة (PHMSA) إلى أن الطلاءات والحماية الكاثودية هي الأدوات الرئيسية المستخدمة لمنع التآكل الخارجي على الخطوط المدفونة.

كيفية تركيب الصمام بالطريقة الصحيحة

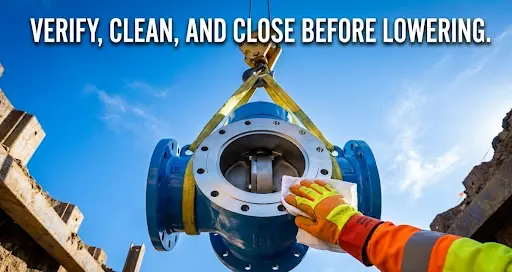

1. افحص الصمام قبل إنزاله

ابدأ بفحص أساسي. تأكد من نظافة الأطراف والمقاعد. افحص البراغي الظاهرة. افتح الصمام وأغلقه للتأكد من حركته. تحقق من عمل الموانع أو مفاتيح الحد. ثم أغلق الصمام قبل التركيب.

لا تتجاهل قواعد المناولة. لا ينبغي رفع الوحدات الصغيرة بواسطة المشغل أو عبر الممر المائي. ارفعها من النقاط المناسبة بدلاً من ذلك.

2. نظف الخط قبل توصيله

يجب تنظيف الجزء الداخلي للصمام، وأطرافه، والأنابيب المجاورة قبل التركيب. قد تتسبب المواد الغريبة العالقة داخل الأنبوب في تلف أسطح منع التسرب مبكراً.

1. افحص الصمام قبل إنزاله

ابدأ بفحص أساسي. تأكد من نظافة الأطراف والمقاعد. افحص البراغي الظاهرة. افتح الصمام وأغلقه للتأكد من حركته. تحقق من عمل الموانع أو مفاتيح الحد. ثم أغلق الصمام قبل التركيب.

لا تتجاهل قواعد المناولة. لا ينبغي رفع الوحدات الصغيرة بواسطة المشغل أو عبر الممر المائي. ارفعها من النقاط المناسبة بدلاً من ذلك.

2. نظف الخط قبل توصيله

يجب تنظيف الجزء الداخلي للصمام، وأطرافه، والأنابيب المجاورة قبل التركيب. قد تتسبب المواد الغريبة العالقة داخل الأنبوب في تلف أسطح منع التسرب مبكراً.

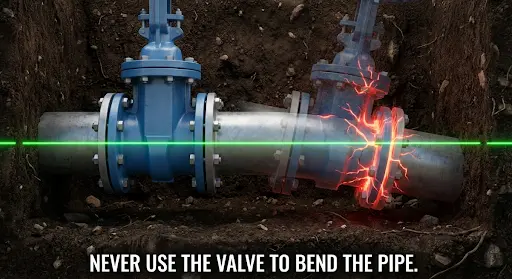

3. أقم بمحاذاة الأنبوب دون الضغط على الصمام

لا تستخدم الصمام كرافعة لسحب الأنبوب إلى الوضع الصحيح. لا تقم بثني وصلة الأنبوب والصمام. هذه قاعدة بسيطة، لكنها تمنع إجهاد الانحناء عند الأطراف.

ينطبق هذا أيضًا على صمام السدادة ذي الحواف. تُسهّل الحواف عملية التركيب والإزالة لاحقًا، لكنها لا تُعالج مشكلة عدم استقامة الأنابيب.

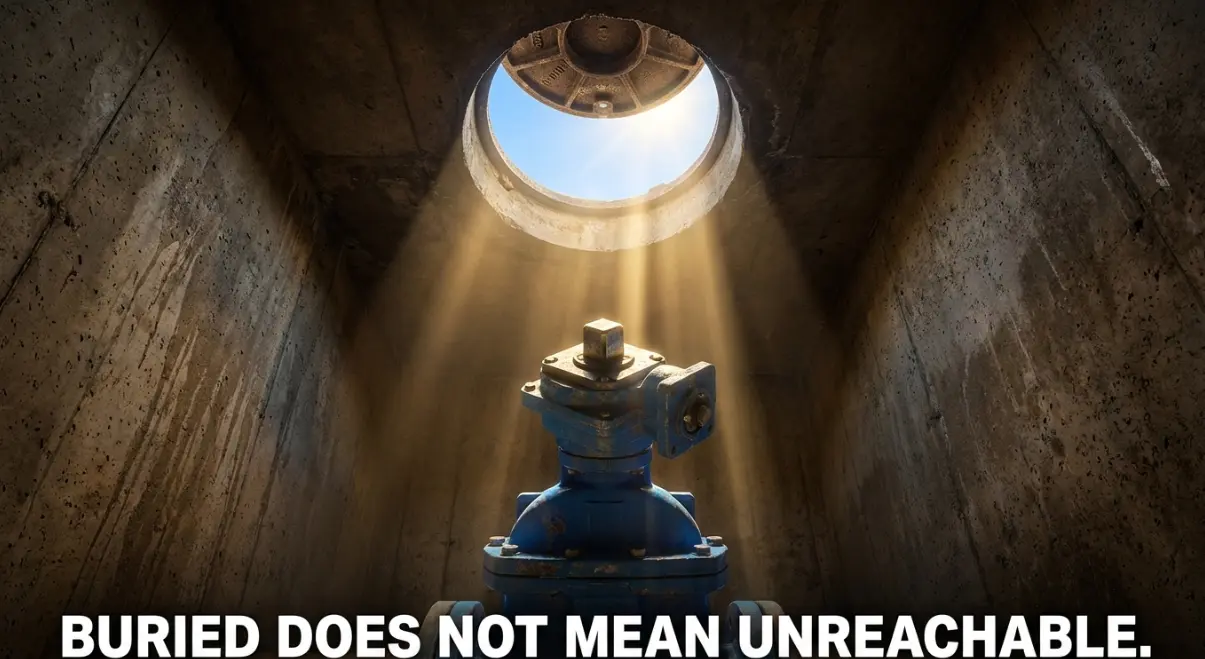

4. حماية صندوق الصمامات ومنطقة القبو

في حال استخدام صندوق صمام، يجب ألا ينقل الصدمات أو الإجهاد إلى المشغل نتيجة تحرك التربة أو حركة المرور. إذا كان الصمام داخل قبو، فيجب أن يتيح التصميم مساحة كافية لإزالة مجموعة المشغل لإجراء الصيانة. كما يجب أن يكون الوصول إلى صامولة التشغيل ممكنًا من الفتحة العلوية.

ما الذي يجب على المشترين الاستفسار عنه قبل الطلب؟

لا ينبغي اختيار الصمام المدفون بناءً على فئة الضغط فقط. اسأل هذه الأسئلة أولاً:

• ما نوع السائل الذي يمكنه التعامل معه: الماء النظيف، مياه الصرف الصحي، الطين، الزيت، أو الغاز؟
• هل التدفق نظيف أم أنه يحتوي على مواد صلبة عالقة؟
• هل الضغط العكسي جزء من الواجب؟
• هل سيكون الصمام في صندوق، أم في قبو، أم في مكان يسهل الوصول إليه للدفن مباشرة؟
• ما هو نظام الطلاء الخارجي المطلوب للتربة والمناخ؟
• هل يحتاج المشغل إلى إحكام إغلاق ضد المياه الجوفية أو التكثيف؟

بالنسبة لمشاريع النفط والغاز، فإن هذه المراجعة أكثر أهمية لأن الصمام يجب أن يتوافق مع معايير خط الأنابيب وممارسات مكافحة التآكل ومخاطر الموقع.

ما هي الصيانة التي لا تزال مهمة بعد الدفن؟

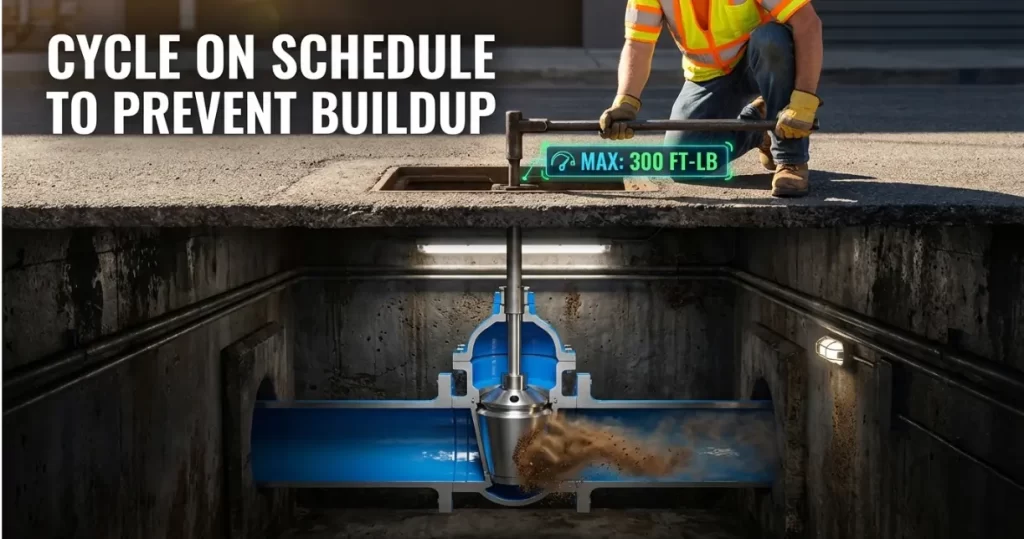

لا يعني الدفن النسيان. يشير الدليل إلى أن الصيانة الدورية للمالك تقتصر عادةً على المشغلات وأختام العمود. كما يوصي بتشغيل كل صمام دورة كاملة وفق جدول زمني يمنع تراكم الرواسب وفقدان خاصية الإغلاق.

إذا علق الصمام بين وضعيتي الفتح والإغلاق، فلا تحاول فتحه بالقوة. قد يؤدي عزم الدوران الزائد إلى تلف الأجزاء الداخلية. يحدد الدليل عزم الدوران المُدخل على مشغلات الصامولة والمفتاح بـ 300 قدم-رطل، وقوة سحب حافة عجلة اليد بـ 200 رطل.

وتؤكد وكالة حماية البيئة أيضاً على ضرورة تركيب الأنظمة تحت الأرض بشكل صحيح، وحمايتها من التآكل، وتوفير سجلات التشغيل والصيانة.

لماذا يُعد هذا الأمر مهمًا لاختيار المنتج؟

ليس بالضرورة أن يكون أفضل صمام مدفون هو الأرخص، بل هو الذي يتناسب مع الوسط والضغط ونظام الطلاء وطريقة الوصول وخطة الصيانة. في خدمات المياه، غالبًا ما يكون التصميم غير التقليدي المبني وفقًا لمعايير AWWA خيارًا مناسبًا. أما في خدمات العمليات وخطوط الأنابيب، فقد يبحث المشترون عن هياكل فولاذية شديدة التحمل، وأنظمة إحكام خاصة، وحماية أقوى ضد التآكل.

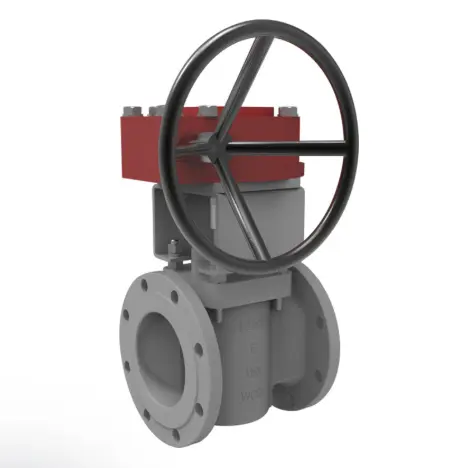

رابط الصورة: https://www.pansvalve.com/products/sleeve-plug-valve/

يمكن أيضًا تحديد بعض صمامات PANS المصممة للاستخدامات الشاقة بتصاميم تركز على منع التسرب، مثل هيكل توازن الضغط المعكوس، والذي يُختار غالبًا عندما يكون تحميل الضغط وأداء الإغلاق مهمين. بالنسبة لخطوط النفط والغاز، يجب أن يقترن ذلك بنظام طلاء مناسب لمقاومة التآكل يتناسب مع بيئة الموقع. كما تُقدم PANS خدماتها لتطبيقات المياه والنفط والغاز والكيماويات والبتروكيماويات والطاقة، وتوفر خدمات التصنيع والدعم الفني وخدمات ما بعد البيع للتركيب والصيانة.

خاتمة

هل يمكن دفن صمامات السد؟ نعم، ولكن فقط عند تخطيط النظام الأرضي بأكمله كنظام متكامل، وليس كجزء منفرد. يجب أن تتكامل جميع العوامل، من نوع الصمام وظروف التشغيل والطلاء وسهولة الوصول والصيانة.

إذا كنت تقارن بين خيارات خطوط المياه والنفط والغاز، أو خطوط العمليات، فاستكشف مجموعة صمامات السدادة وخدمات الدعم من صمام المقلاة. يمكنك أيضًا مراجعة منتجاتهم قطاعات التطبيق, القدرات التصنيعية، و دعم خدمة العملاء لمطابقة الصمام المناسب لمشروعك.

الأسئلة الشائعة

هل يمكن استخدام صمامات السدادة المدفونة في أنظمة المياه؟

نعم. تُستخدم هذه المنتجات بشكل شائع في أنظمة المياه والصرف الصحي عند تركيبها بالاتجاه الصحيح والطلاء المناسب وترتيب الوصول الصحيح.

هل تحتاج الصمامات الأرضية دائمًا إلى صندوق صمامات؟

ليس دائمًا. بعضها يُركّب في خزائن. لكن الخدمات المدفونة لا تزال بحاجة إلى وصول آمن للتشغيل والتفتيش والإصلاح في المستقبل.

لماذا يعتبر الطلاء مهماً تحت الأرض؟

يمكن أن تؤثر رطوبة التربة على المعادن المكشوفة. تساعد الطلاءات على عزل سطح الصمام عن البيئة وتقليل خطر التآكل.
