ما هو اتجاه تدفق صمام الفحص؟

إذا كنت تقوم بتركيب الصمامات بانتظام، فأنت تعرف بالفعل حقيقة واحدة لا جدال فيها: لن يغفر لك صمام الفحص المثبت في الاتجاه الخاطئ..

قد يسبب ذلك ما يلي:

• التدفق العكسي إلى المضخات والضواغط
• ظاهرة الطرق المائي في الأنابيب الطويلة
• تلوث الخطوط النظيفة
• وقت إضافي في الموقع لقطع الصمام وقلبه

لهذا السبب فهم اتجاه تدفق صمام الفحص يُعدّ هذا الأمر بالغ الأهمية لمهندسي المشاريع وفرق الهندسة والمشتريات والإنشاءات ومديري الصيانة. في هذه المقالة، سنستعرض كيفية القيام بذلك. فحص الصمامات العمل، كيفية قراءة رمز اتجاه التدفق على صمام عدم الرجوع, وما يجب فحصه قبل شد مسمار شفة واحد.

ماذا يعني اتجاه تدفق صمام الفحص؟

صمام عدم الرجوع هو صمام أحادي الاتجاه. مهمتها بسيطة: السماح للوسائط بالتحرك بحرية في اتجاه واحد وحجب التدفق تلقائيًا في الاتجاه المعاكس.

لذا عندما نتحدث عن اتجاه تدفق صمام عدم الرجوع, ، ونعني بذلك المسار المقصود للوسط عبر الصمام:

• الاتجاه الأمامي – يفتح الصمام ويسمح بالتدفق
• الاتجاه المعاكس – يُغلق الصمام ويوقف التدفق

إذا تم تركيب الصمام في الاتجاه المعاكس للاتجاه المصمم له، فستحصل على:

• تدفق ضعيف أو معدوم عندما تتوقع تدفقًا كاملاً
• أو التدفق العكسي عندما كنت تتوقع أن يكون الخط محميًا

في المشاريع الحية، يمكن أن يتسبب أي من السيناريوهين في مشاكل كبيرة أثناء التشغيل.

كيف يعمل صمام عدم الرجوع فعلياً

المبدأ الأساسي

يكمن مبدأ تصميم كل صمام فحص في أمر واحد:

• متى يكون ضغط المدخل أعلى من ضغط المخرج, ، يتحرك القرص أو الكرة أو الصفيحة الداخلية بعيدًا عن مقعدها ويفتح الصمام.
• متى يتساوى الضغط أو ينعكس, ، يعود العنصر إلى مكانه ويمنع التدفق.

لا حاجة إلى مقبض أو مشغل أو نظام تحكم. يستجيب الصمام فقط لظروف الضغط والتدفق.

لماذا يُعد اتجاه التدفق مهمًا لنظامك؟

إن اتجاه التدفق الصحيح ليس مجرد تفصيل صغير، بل يؤثر بشكل مباشر على:

• حماية المعدات – يوقف التدفق العكسي عبر المضخات والضواغط والغلايات
• جودة المنتج – يمنع التلوث بين الخطوط النظيفة والملوثة
• سلامة النظام – يقلل من خطر حدوث ظاهرة الطرق المائي وارتفاعات الضغط المفاجئة
• تكلفة الصيانة – يحد من عمليات الإغلاق غير المخطط لها وإعادة العمل

الحصول على اتجاه تدفق صمام الفحص يُعدّ الإجراء الصحيح خطوة منخفضة التكلفة تحمي المعدات باهظة الثمن.

اتجاه التدفق في أنواع صمامات الفحص الشائعة

تختلف تصاميم صمامات الفحص في طريقة تعاملها مع التدفق. إن فهم كيفية عمل كل نوع منها يُسهّل كثيراً عملية اتخاذ قرارات التركيب.

صمامات الفحص المتأرجحة: كيف توجه التدفق

يستخدم صمام الفحص المتأرجح قرص مفصلي يتأرجح ليفتح ويغلق:

• يدفع التدفق الأمامي القرص بعيدًا عن المقعد.
• عندما يتباطأ التدفق أو ينعكس، يتأرجح القرص للخلف ويغلق.

عملياً:

• ال جانب المدخل هو الجانب الذي يدفع القرص ليفتح.
• ال جانب المخرج هذا هو المكان الذي تخرج منه الوسائط عندما يكون القرص مفتوحًا بالكامل.

تُعد فحوصات التأرجح شائعة في خطوط المياه والزيت والغاز منخفض الضغط.

صمامات الفحص الرافعة ومسار تدفقها

تستخدم صمامات الفحص الرافعة قرص أو مكبس يتحرك عموديًا:

• يؤدي التدفق الأمامي إلى رفع القرص عن مقعده.
• يؤدي التدفق العكسي أو الجاذبية إلى إعادته إلى مكانه لإحكام الإغلاق.

التوجه النموذجي:

• اتجاه التدفق عادة من الأسفل إلى الأعلى.
• في الخطوط الأفقية، تحافظ الموجهات الداخلية على محاذاة القرص.

تُستخدم صمامات الفحص الرافعة غالبًا في خدمات الضغط العالي أو الوسائط النظيفة حيث يكون الإحكام المحكم مطلوبًا.

صمامات كروية مانعة للرجوع: جانبا المدخل والمخرج

يستخدم صمام عدم الرجوع الكروي كرة حرة الحركة:

• يدفع التدفق الأمامي الكرة بعيدًا عن المقعد إلى داخل تجويف.
• يؤدي التدفق العكسي إلى إرجاع الكرة إلى المقعد.

يمكنك التفكير في الأمر بهذه الطريقة:

• المدخل = الموقع الذي يُخرج الكرة من مكانها
• المخرج = الجانب الذي يخرج منه السائل بمجرد ابتعاد الكرة

تُعد هذه الصمامات شائعة في المواد اللزجة، أو السوائل اللزجة، أو التطبيقات التي يكون فيها التصميم البسيط ميزة.

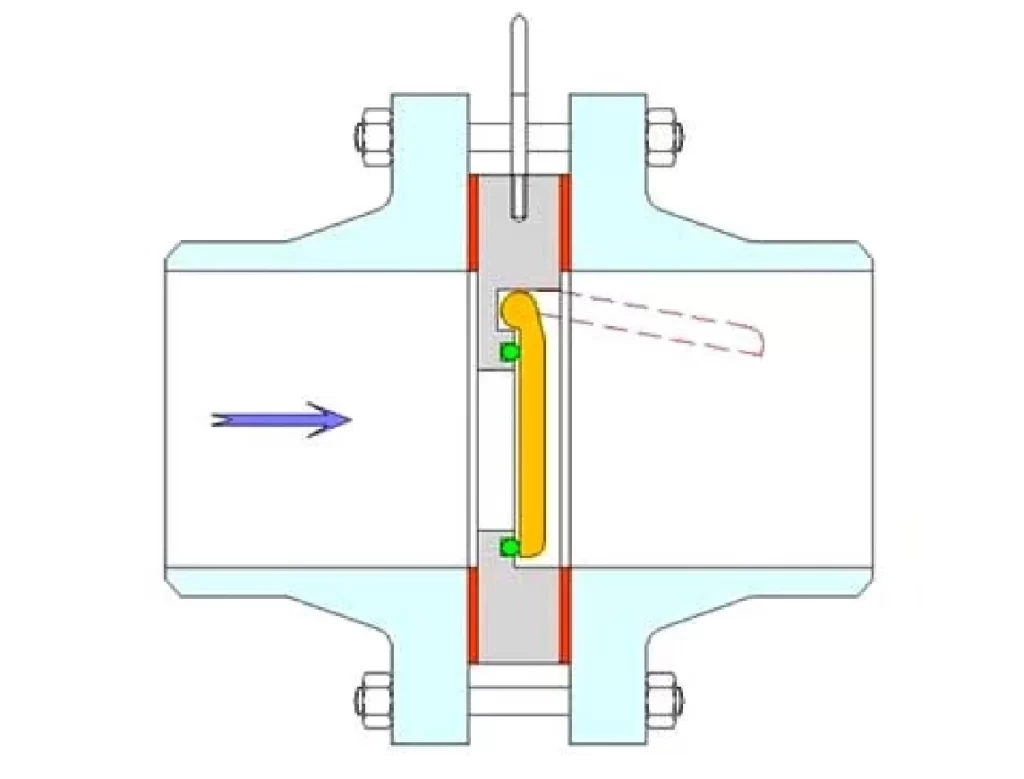

صمامات فحص ثنائية الصفائح/الرقائقية قيد الاستخدام

صمامات الفحص ذات الرقاقة والصمامات ذات الصفيحتين هي تصاميم صغيرة الحجم مثبت بين الحافتين:

• يدفع التدفق الأمامي صفيحة واحدة أو صفيحتين مفتوحتين، وغالبًا ما يكون ذلك عكس زنبرك.
• يؤدي التدفق العكسي وقوة الزنبرك إلى إغلاق الصفائح بسرعة.

تُستخدم هذه المنتجات على نطاق واسع في الأماكن الضيقة، وخطوط تصريف المضخات، وخطوط الأنابيب ذات الأقطار الكبيرة حيث يكون الوزن عاملاً مهماً.

قراءة رموز صمام الفحص واتجاه التدفق

في الميدان، تقسم وقتك بين الرسومات والصمامات الفعلية. عليك أن تفهم رمز صمام الفحص واتجاه التدفق على كلا الجانبين.

علامات اتجاه التدفق على جسم الصمام

معظم صمامات الفحص لها فتحة شفافة سهم مصبوب أو مختوم على الجسم. هذا السهم هو الأكثر مباشرة رمز اتجاه تدفق صمام الفحص في التركيب الواقعي.

بحث:

• بارز أو محفور سهم على الجسم
• الكلمة “"تدفق"” بجوار السهم
• علامات النهاية مثل “"في"” و “"خارج"”

قبل التثبيت، اسأل ببساطة: "هل يشير السهم إلى نفس اتجاه سهم تدفق الخط في الرسم؟"“

رموز صمامات الفحص على مخططات الأنابيب والأجهزة (P&IDs)

في مخططات الأنابيب والأجهزة (P&IDs)، تُعرض صمامات الفحص باستخدام رمز صمام مبسط مع تفاصيل على شكل رفرف أو كرة أو زنبرك. وبجانب ذلك، يضيف المصممون عادةً سهم يوضح اتجاه التدفق.

فهم رمز صمام الفحص واتجاه التدفق يساعدك الرسم على:

• تأكد من استخدامك لنوع الصمام الصحيح
• قم بتوجيه الهيكل بشكل صحيح أثناء التركيب
• حدد أي اختلافات بين التصميم وتوجيه الحقل

عند الشك، قارن سهم تدفق مخطط الأنابيب والأجهزة (P&ID) مع السهم الموجود على جسم الصمام قبل اللحام أو التثبيت بالمسامير.

أفضل ممارسات التركيب لضمان اتجاه التدفق الصحيح

يمكن لبعض الفحوصات البسيطة أثناء التثبيت أن تمنع إعادة العمل المكلفة لاحقاً.

قائمة التحقق من التوجيه قبل شد البراغي

قبل تثبيت الصمام في مكانه، راجع هذه القائمة سريعًا:

• طابق سهم الخط حول الرسومات الإيزومترية/مخططات الأنابيب والأجهزة (P&IDs) مع السهم الموجود على جسم الصمام.
• تأكيد رقم اللوحة يتطابق رقم الصمام مع قائمة الصمامات.
• تأكد من أن نوع الصمام (متأرجح، رفع، رقاقة) يتطابق مع التصميم.
• بالنسبة للخطوط العمودية، تأكد من أن الصمام معتمد لهذا الاتجاه.

غالباً ما يوفر هذا الفحص الذي يستغرق من دقيقتين إلى ثلاث دقائق ساعات من القص وإعادة العمل.

التركيب الأفقي مقابل التركيب الرأسي

للتوجيه تأثير كبير على الأداء:

• صمامات فحص التأرجح تعمل بشكل عام بشكل أفضل في خطوط أفقية مع وجود المفصلة في الأعلى.
• يمكن لبعض عمليات فحص التأرجح أن تعمل في خطوط عمودية، ولكن فقط مع التدفق الصاعد.
• صمامات فحص الرفع والرقائق عادة ما تكون أكثر مرونة وقد تكون مناسبة لكل من الخطوط الأفقية والرأسية، وذلك حسب تعليمات الشركة المصنعة.

اتبع دائمًا دليل التثبيت الخاص بالشركة المصنعة للصمام بدلاً من الاعتماد على عادات المشاريع السابقة.

أخطاء شائعة في اتجاه التدفق وكيفية تجنبها

حتى الفرق ذات الخبرة قد ترتكب أخطاءً عندما تكون الجداول الزمنية ضيقة. ومن الأخطاء الشائعة ما يلي:

• تجاهل سهم الجسم وقم بتركيب الصمام بشكل عكسي
• بافتراض أن صمامات الفحص ثنائي الاتجاه
• استخدام صمامات الفحص المتأرجحة لـ تدفق رأسي هابط
• تجاوز فحوصات التوجيه أثناء الاختبار الهيدروليكي
• سوء فهم رمز صمام الفحص، اتجاه التدفق على الرسومات

الحل بسيط: تدريب الطواقم على قراءة كل من رمز اتجاه تدفق صمام الفحص قم بفحص جسم الجهاز والأسهم الموجودة على مخططات الأنابيب والأجهزة (P&IDs)، وأضف فحصًا سريعًا لاتجاه التدفق إلى إجراءات ضمان الجودة/مراقبة الجودة الخاصة بك.

لماذا تختار شركة PANS لصمامات الفحص والدعم الفني؟

إن اختيار صمام عدم الرجوع لا يقتصر على فئة الضغط والحجم فقط، بل يتطلب أيضاً... علامات واضحة و وثائق موثوقة لتسهيل عملية التركيب.

بصفتنا شركة مصنعة محترفة للصمامات الصناعية،, صمام المقالي لوازم:

• صمامات فحص التأرجح والرفع والرقاقة لمجموعة واسعة من وسائل الإعلام
• أسهم تدفق محددة بوضوح وأضف رموزًا لتسهيل التوجيه
• مفصل أوراق المواصفات ودليل التركيب
• صمامات مصممة ومختبرة وفقًا لـ المعايير الدولية

بالنسبة لمقاولي الهندسة والمشتريات والإنشاءات، ومصنعي المعدات الأصلية، والموزعين، فإن هذا المزيج يقلل من مخاطر الأخطاء ويسرع عملية التشغيل في الموقع.

خاتمة

عندما تنظر إلى الصورة الكبيرة، اتجاه تدفق صمام عدم الرجوع إنها تفصيلة صغيرة ذات تأثير كبير. فتركيب الصمام بشكل معكوس قد يُفسد كل العمل الذي قمت به في تحديد الحجم واختيار المواد والتصميم، مما يؤدي إلى ارتداد المياه، وظاهرة الطرق المائي، وتوقف غير مرغوب فيه عن العمل.

من خلال التحقق المستمر من رمز اتجاه التدفق على صمامات الفحص الخاصة بك بوضعها على الجسم ومطابقتها مع الأسهم الموجودة على مخططات P&ID الخاصة بك، فإنك تمنح نظامك أفضل فرصة للتشغيل بأمان وكفاءة منذ بدء التشغيل.

إذا كنت تخطط لمشروع جديد أو تقوم بتحديث خط قائم وتحتاج إلى صمامات فحص موثوقة ذات علامات واضحة ودعم فني قوي،, يمكن أن تساعد حسابات الدفع المسبق.

هل تبحث عن صمامات فحص موثوقة من نوع التأرجح أو الرفع أو الرقاقة مع علامات واضحة لاتجاه التدفق؟ اتصل بـ PANS اتصل بنا اليوم لمناقشة متطلبات مشروعك وطلب عرض أسعار مصمم خصيصًا لك.

النقاط الرئيسية

• اتجاه التدفق ليس اختيارياً؛ يجب تركيب الصمام بحيث يفتح مع التدفق الأمامي ويغلق ضد التدفق العكسي.
• اتبع الرموز دائمًا. استخدم رمز اتجاه التدفق الموجود على جسم الصمام وأسهم التدفق الموجودة على مخططات الأنابيب والأجهزة كمرجع نهائي لك.
• إن اختيار المورد المناسب يسهل العمل مع شركة مصنعة مثل PANS، حيث توفر لك علامات واضحة ودعمًا فنيًا قويًا لكل مشروع.

الأسئلة الشائعة

س1: كيف يمكنني التحقق بسرعة من اتجاه تدفق الصمام؟

أ1: ابحث عن السهم الموجود على جسم الصمام. فهو يُشير إلى اتجاه التدفق من المدخل إلى المخرج. إذا لم يكن السهم ظاهرًا، فتحقق من وجود علامات "مدخل/مخرج" أو راجع ورقة بيانات الصمام.

س2: هل يمكنني تركيب صمام فحص متأرجح بشكل عمودي؟

ج٢: غالبًا نعم، ولكن فقط للتدفق الصاعد. العديد من صمامات الفحص المتأرجحة غير مناسبة للتدفق الرأسي الهابط. تأكد دائمًا من تعليمات التركيب الخاصة بالشركة المصنعة.

س3: ماذا يحدث إذا قمت بتركيب صمام عدم الرجوع بشكل عكسي؟

ج٣: قد لا يفتح الصمام بشكل صحيح، مما يؤدي إلى تقييد التدفق. في بعض الحالات، قد يفشل أيضًا في الحماية من التدفق العكسي، مما يُعرّض المضخات والمعدات الأخرى للتلف.

س4: هل جميع صمامات الفحص أحادية الاتجاه؟

ج٤: صُممت صمامات الفحص الصناعية القياسية لتدفق أحادي الاتجاه. إذا كنت بحاجة إلى تدفق في كلا الاتجاهين، فستحتاج إلى نوع صمام مختلف، مثل صمام البوابة أو الصمام الكروي.

س5: هل تُظهر رموز مخططات التدفق والأجهزة (P&ID) دائمًا اتجاه التدفق؟

ج٥: تتضمن معظم مخططات الأنابيب والأجهزة (P&IDs) أسهمًا توضح اتجاه التدفق على خط الأنابيب بالقرب من رمز كل صمام. إذا كان اتجاه التدفق على رمز صمام الفحص غير واضح، فيُرجى الرجوع إلى مفتاح الرموز أو مهندس العمليات قبل التركيب.
