Qu'est-ce qu'une vanne à passage intégral ?

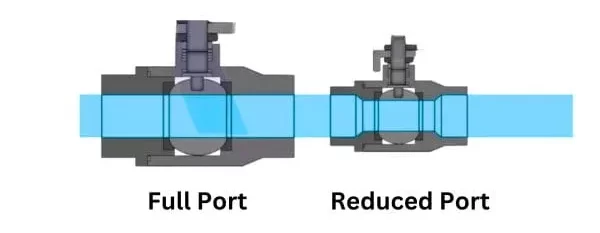

Une vanne à passage intégral est une vanne à quart de tour dont l'ouverture du passe-bas correspond exactement au diamètre intérieur de la canalisation. Dans le secteur intermédiaire du pétrole et du gaz, où même de faibles pertes de charge s'accumulent sur des centaines de kilomètres, cette conception élimine le goulot d'étranglement créé par les vannes à passage réduit, diminuant ainsi les coûts de pompage et les frais d'exploitation sur toute la durée de vie de l'installation.

Le diamètre maximal influe directement sur les coûts et la maintenance :

• L'écoulement se fait en ligne droite, sans turbulence ni restriction.
• Les pertes de charge restent faibles, réduisant ainsi la consommation d'énergie aux stations de pompage.
• Un joint étanche minimise les fuites et réduit les risques de fuites. temps d'arrêt pour maintenance

raclage et maintenance des pipelines

Pour les opérateurs utilisant des racleurs de nettoyage ou d'inspection, les vannes à passage intégral sont indispensables. Les jauges d'inspection de pipeline nécessitent un passage continu et dégagé pour parcourir toute la longueur de la conduite. Un diamètre réduit risquerait de les bloquer ou de les endommager.

La conception à passage intégral permet le passage des racleurs pour le nettoyage, l'inspection et la maintenance de routine. Cette capacité de raclage est essentielle pour les installations intermédiaires où un accès interne régulier garantit la sécurité des opérations.

Ces vannes supportent également les fluides épais, les boues et les matériaux abrasifs sans accumulation ni colmatage. Là où un passage réduit serait inefficace avec des fluides visqueux, le passage intégral assure un flux continu.

Les vannes à bouchon sont-elles à passage intégral ?

Pas tous. Plusieurs configurations de vannes à boisseau sphérique Il existe des modèles à passage réduit et à effet Venturi. Les versions à passage intégral sont plus coûteuses à l'achat, mais leur rentabilité est accrue lorsque l'efficacité du débit et la facilité de nettoyage par racleur sont primordiales. Pour les pipelines de moyenne capacité, l'option à passage intégral est généralement la seule solution pratique.

Certains systèmes utilisent un port complet à 3 voies vannes à boisseau à manchon Ces dispositifs permettent de diriger le flux entre plusieurs conduites tout en maintenant un diamètre intérieur dégagé. Ils conviennent aux jonctions où les opérateurs ont besoin d'une déviation de flux sans compromettre l'efficacité de la pression.

Normes et certifications

PANS fabrique des vannes à passage intégral conformes aux normes internationales sur lesquelles s'appuient les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) et les distributeurs :

• La norme API 599 couvre la conception, les matériaux et les essais des vannes à bouchon métallique.
• La norme ASME B16.10 garantit la correspondance des dimensions face à face pour l'interchangeabilité des systèmes.
• API 598 régit les procédures d'inspection et de contrôle d'étanchéité

Nos vannes supportent des pressions nominales de Classe 150 à 1500 LB, couvrant la plupart des spécifications des pipelines intermédiaires.

Pourquoi les entrepreneurs EPC choisissent Full Port

Pour les projets de pipelines de transport et de stockage, le choix des vannes influe bien au-delà des seuls débits. Les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) et les distributeurs ont besoin de produits qui simplifient l'approvisionnement, réussissent l'inspection du premier coup et sont livrés dans les délais.

Les vannes à passage intégral répondent à ces exigences :

• La conformité aux normes API et ASME accélère les approbations techniques.
• Des dimensions interchangeables signifient moins de délais de fabrication sur mesure.
• Des performances éprouvées dans les applications pétrolières, gazières et pétrochimiques réduisent les risques liés aux projets.

Lorsque les vannes sont conformes aux spécifications et livrées à temps, les projets respectent le budget. Dans le cas contraire, les coûts explosent.

Pourquoi tant de projets choisissent nos vannes à boisseau sphérique ?

De la performance d’étanchéité à la durabilité, nous proposons des solutions de qualité professionnelle.

Plus de détails

Travailler avec PANS

Depuis 1985, PANS fabrique plus de 3 000 tonnes de vannes par an. Cette capacité permet de répondre aux besoins des grands projets de pipelines aux délais serrés.

L'attente de plusieurs semaines pour les plans retarde les approbations techniques. Ces longs délais repoussent les dates de mise en service et augmentent les coûts. C'est pourquoi nous proposons :

• Dessins techniques sous 24 heures sur demande
• Livraison sous 20 jours pour la plupart des commandes
• Disponibilité en stock pour les spécifications les plus demandées

Parcourez notre collection de vannes à bouchon pour connaître les disponibilités actuelles pour votre prochain projet.
