Выбор правильного шарового крана для применения в условиях высоких температур

Краткий ответ:

– Минимальный температурный диапазон: 200°C (392°F) для стандартного режима эксплуатации
– Рекомендуемые материалы: SS316 до 400°C, SS321 до 450°C, SS347 до 500°C
– Тип сиденья: Металлические сиденья необходимы при температуре выше 250°C.
– Дизайн: Трехкомпонентная конструкция для систем с термоциклированием

Шаровые краны для высокотемпературных применений должны выдерживать температуру не менее 200°C без сбоев. Ищите конструкцию из нержавеющей стали (марки 316, 321 или 347), металлические седла для экстремальных температур и температурные характеристики, превышающие максимальную рабочую температуру на 50°C. Эти характеристики предотвращают сбои уплотнения и разрушение материала, которые разрушают стандартные клапаны в условиях высоких температур.

Правильный выбор клапана избавит вас от дорогостоящего аварийного ремонта и обеспечит безопасную работу оборудования, когда температура достигает 500 °C (932 °F) и выше.

Почему высокотемпературные приложения разрушают стандартные клапаны

Высокотемпературные шаровые краны — это тяжелое испытание для оборудования. Когда температура жидкостей превышает 200°C (392°F), обычные материалы клапанов начинают разрушаться, уплотнения плавятся или трескаются, а тепловое расширение приводит к заеданию или утечке деталей.

Электростанции, нефтеперерабатывающие заводы и химические перерабатывающие предприятия регулярно работают при температурах, которые вывели бы из строя стандартные клапаны за несколько недель. Высокотемпературные конструкции шаровых клапанов справляются с этими условиями, используя лучшие материалы и учитывая, как металл расширяется и сжимается под воздействием тепла.

На что следует обращать внимание при выборе высокотемпературных шаровых кранов

При выборе высокотемпературных шаровых кранов обратите внимание на следующие ключевые факторы, чтобы получить максимальную выгоду от покупки:

Температурные рейтинги

Ваш клапан должен выдерживать больше тепла, чем производит ваша система. Характеристики высокотемпературного клапана должны показывать температуру, по крайней мере, на 50°C (90°F) выше вашей максимальной рабочей температуры. Этот запас прочности учитывает неожиданные скачки температуры, которые случаются в реальных операциях.

Большинство промышленных шаровых кранов для работы в условиях высоких температур выдерживают температуру от 200°C до 500°C (от 392°F до 932°F) непрерывно. Для действительно экстремальных работ специализированные краны могут работать при температуре до 650°C (1200°F), но для этого требуется индивидуальная разработка.

Материал конструкции

Другим фактором, определяющим производительность высокотемпературных шаровых кранов, является материал. Эти краны выпускаются в различных формах, каждая из которых предлагает пользователю определенные преимущества:

Класс материала	Максимальная температура	Ключ Преимущества	Типикаl Приложения
Нержавеющая сталь 316	400°C (752°F)	Коррозионная стойкость	Химическая обработка
Нержавеющая сталь 321	450°C (842°F)	Стабилизирован для сварки	Генерация электроэнергии
Нержавеющая сталь 347	500°C (932°F)	Превосходное сопротивление ползучести	Переработка нефти
Хастеллой С-276	650°C (1200°F)	Чрезвычайная коррозионная стойкость	Специализированные химикаты

Углеродистая сталь перестает работать при температуре выше 400°C, поскольку она окисляется и теряет прочность. Нержавеющие стали марок 316, 321 и 347 — это лучшие варианты для высокотемпературных шаровых кранов; каждая из них работает лучше в разных ситуациях.

Для применений, сочетающих высокие температуры и высокое давление, кованые корпуса клапанов предлагают дополнительные конструктивные преимущества — см. наше руководство по ним. процесс изготовления кованых клапанов.

Дизайн сидений

Материал седла создает или разрушает производительность клапана при высокой температуре. Для применения шаровых кранов с защитой от замерзания требуются материалы седел, которые остаются гибкими при больших перепадах температур, особенно когда оборудование работает в режиме горячей эксплуатации и холодного отключения.

Конструкция сиденья для разных температур:

• 200-250°С: Армированный ПТФЭ с углеродным или стекловолокном
• 250-400°С: ПЭЭК или ПТФЭ на металлической основе
• 400°С+: Металлические седла (из нержавеющей стали или со стеллитовым покрытием)

Конструкция клапана, которая выдерживает тепло

Трехкомпонентные шаровые краны лучше всего подходят для высокотемпературных работ, поскольку они могут расширяться без заклинивания. Отдельные части корпуса движутся независимо при нагревании, поэтому клапан не заедает.

Двухкомпонентные конструкции подходят для умеренно высокотемпературных работ, но могут застревать во время циклов нагрева и охлаждения. Цельные конструкции следует избегать в высокотемпературных применениях, поскольку они не выдерживают термического напряжения.

Где используются высокотемпературные шаровые краны

В разных отраслях промышленности существуют разные проблемы с высокими температурами, но всем им нужны клапаны, которые не отключатся, когда станет жарко. Вот где эти специализированные клапаны доказывают свою ценность:

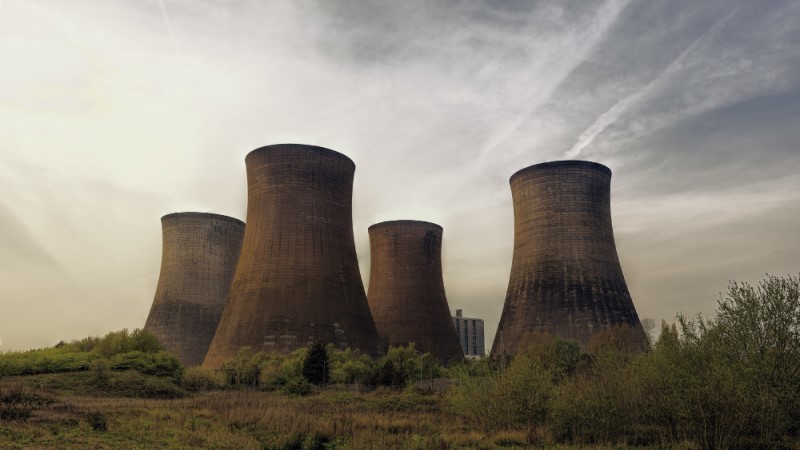

Электростанции

Системы с перегретым паром обычно работают при температуре 540°C (1000°F) / давлении 15 МПа. Шаровые клапаны, указанные здесь, должны соответствовать классам давления ASME 900 или 1500 и быть испытаны в соответствии со стандартами пожарной безопасности API 607.

Операторы паровых систем также используют шаровые клапаны с сильфонным уплотнением для точного регулирования дроссельной заслонки при высоких температурах.

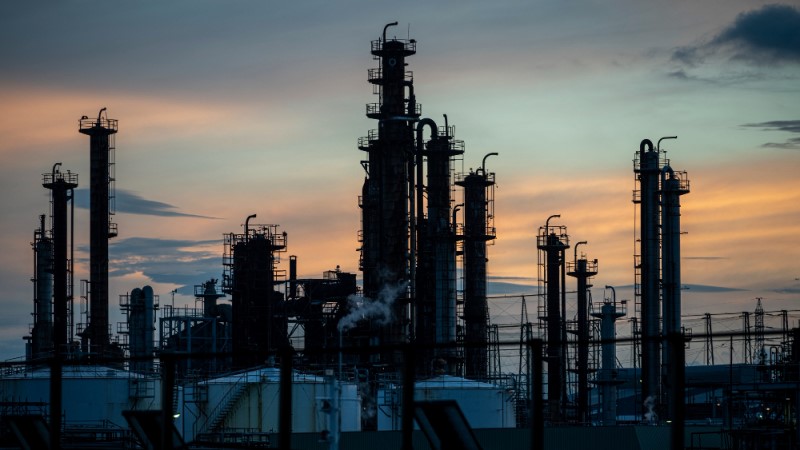

Нефтеперерабатывающие заводы

Установки для первичной перегонки и термического крекинга работают при температуре 340–400 °C в сернистых, коррозионных средах. Для обеспечения устойчивости к термическому и сульфидному растрескиванию следует выбирать клапаны из нержавеющей стали SS347 или Hastelloy C-276 с упрочненными металлическими седлами.

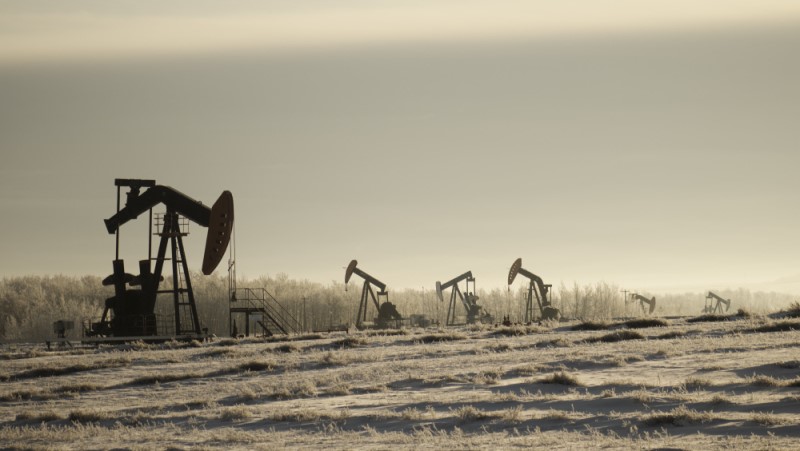

Нефти и газа

Оборудование устьевого оборудования, работающее в условиях высокого давления и высокой температуры (HPHT), может нагреваться до 400°C при давлении выше 70 МПа. Клапаны должны соответствовать требованиям стандарта API 6A.

Стандарты и сертификация

Помимо того, что они должны выдерживать высокие температуры, ваши клапаны должны соответствовать отраслевым стандартам, подтверждающим их безопасность и надежность. Эти сертификаты — ваша гарантия того, что клапан будет работать, когда вам это нужно.

Важные стандарты включают в себя:

• API 6D: Характеристики трубопроводной арматуры по давлению и температуре
• API 607: Испытания на пожаробезопасность в чрезвычайных ситуациях
• ASME B16.34: Стандарты проектирования клапанов для номинальных значений давления и температуры
• ИСО 15848: Тестирование выбросов на соответствие экологическим нормам

Эти стандарты гарантируют безопасную работу клапанов в условиях высоких температур, а также соблюдение норм охраны окружающей среды и безопасности.

Советы по установке и обслуживанию

Правильная установка имеет значение для производительности клапана при высоких температурах. Оставьте место для теплового расширения, используйте прокладки, рассчитанные на вашу рабочую температуру, и убедитесь, что опоры трубопроводов могут выдерживать тепловое расширение.

Вам также понадобится:

• Оставьте по 25–30 мм гибкости трубы с каждой стороны клапана для компенсации теплового расширения. При температуре 400 °C труба из нержавеющей стали длиной 1 метр удлиняется примерно на 5 мм.
• Проверяйте уплотнение штока после каждых 50 термических циклов (нагрев и охлаждение). Клапаны с металлическим седлом не требуют проверки седла, если не обнаружено утечек.
• Во время плановых остановок необходимо проверять герметичность седла клапана в соответствии со стандартом API 598. Для клапанов, эксплуатируемых в опасных условиях, требуется герметичность класса VI (полная герметичность).
• На каждые 10 работающих клапанов следует иметь один запасной комплект седел, уплотнений штоков и болтов корпуса. Сроки поставки высокотемпературных клапанов в экстренных случаях могут превышать 6 недель.

Для установок с морозостойкими шаровыми кранами необходима изоляция и обогрев, чтобы предотвратить замерзание во время остановок.

PANS Valve Высокотемпературные решения

Высокотемпературные материалы и конструкция клапанов PANS воплощают в себе десятилетия инженерного опыта в экстремальных условиях эксплуатации. Наши высокотемпературные конструкции шаровых клапанов характеризуются:

Передовые технологии материалов:

• Сплавы нержавеющей стали премиум-класса, испытанные на возможность эксплуатации при высоких температурах
• Специализированные материалы для сидений, рассчитанные на циклические перепады температур
• Противозадирные покрытия штока для надежной работы
• Пожаробезопасные конструкции, соответствующие стандартам API 607

Проверенные конструктивные особенности:

• Удлиненные крышки для защиты упаковки от экстремальных температур
• Конструкция штока, исключающая выбивание, для безопасности
• Варианты с металлическим седлом для максимальной термостойкости
• Конфигурации шаровых кранов с защитой от замерзания для экстремальных климатических условий

Наш производственный процесс включает высокотемпературные испытания для проверки производительности в реальных условиях эксплуатации, гарантируя надежную работу в критически важных приложениях.

Подберите правильный клапан для своей работы

Выбор правильных шаровых кранов для работы при высоких температурах означает баланс производительности и стоимости. Премиальные материалы и специализированные конструкции стоят дороже, но они служат дольше и вызывают меньше проблем в сложных условиях.

Комплексный клапан PANS коллекция шаровых кранов включает высокотемпературные решения, созданные для самых сложных промышленных задач. Наша команда может помочь определить правильную настройку клапана для ваших конкретных температурных и сервисных потребностей.

Свяжитесь с компанией PANS Valve сегодня, чтобы обсудить ваши требования к высокотемпературным клапанам и обеспечить надежную работу в критически важных приложениях.
