Qu'est-ce qu'une vanne à bouchon conique ?

Une vanne à obturateur conique est une vanne à quart de tour dotée d'un obturateur conique qui contrôle le débit du fluide. L'obturateur s'emboîte dans une cavité conique correspondante du corps de la vanne et assure une étanchéité optimale lors de sa fermeture.

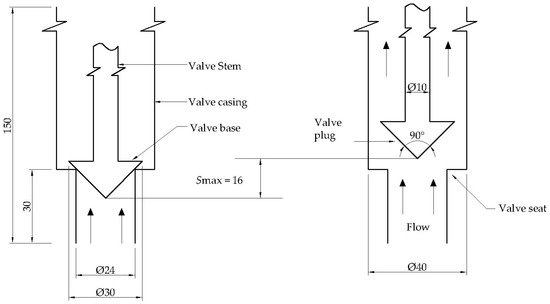

Comment fonctionne le joint conique

En vissant le bouchon, il s'enfonce davantage dans la cavité du corps. Plus il est serré, meilleure est l'étanchéité. Une pression de ligne plus élevée enfonce le bouchon plus profondément dans son siège au lieu de le déloger.

Le fonctionnement d'une vanne à bouchon cylindrique est différent. Le bouchon possède des faces parallèles et repose sur des manchons ou des joints d'étanchéité pour assurer le contact avec le corps de la vanne. Ce système est suffisant pour une utilisation quotidienne, mais l'usure crée des jeux au fil du temps. Il est impossible de régler un bouchon cylindrique pour corriger ce problème.

Avec une vanne à bouchon conique :

• Le bouchon peut s'enfoncer plus profondément à mesure que les surfaces s'usent.
• L'action rotative nettoie le siège pendant son fonctionnement.
• Les débris sont enlevés au lieu de s'accumuler.
• Le contact métal-métal permet fermeture hermétique sans élastomères

Pour les applications à haute pression, les conceptions coniques sont supérieures aux conceptions cylindriques car leur géométrie travaille avec la pression au lieu de s'y opposer.

Pourquoi la lubrification est importante

Sa conception conique lui permet de supporter efficacement la haute pression. La lubrification apporte une protection supplémentaire.

Vannes à bouchon conique lubrifiées L'utilisation de systèmes à rainures d'huile injecte un produit d'étanchéité entre le bouchon et le corps du robinet. Ceci garantit une étanchéité parfaite, même dans des conditions extrêmes. Le lubrifiant réduit également le couple de manœuvre, protège les surfaces d'étanchéité contre la corrosion et élimine les particules avant qu'elles n'endommagent le siège.

Pour les travaux difficiles sur les pipelines et les procédés, cette combinaison de géométrie conique et lubrification Dure plus longtemps que les valves standard.

Conception d'équilibre de pression inversée de PANS

PANS fabrique un produit conforme à la norme ANSI Équilibre de pression inversé Vanne à bouchon lubrifiée selon cette méthode.

La configuration inversée place l'extrémité la plus étroite du bouchon vers le bas. Les sédiments et les débris s'écoulent des surfaces d'appui au lieu de s'y accumuler. Une chambre d'équilibrage de pression répartit la pression de la conduite de part et d'autre du bouchon, ce qui empêche le collage et réduit le couple nécessaire à son fonctionnement.

Cette vanne à boisseau conique équilibré convient aux pipelines de grand diamètre, aux unités de raffinage et aux procédés pétrochimiques.

Matériaux pour différentes conditions

Chaque tâche requiert des matériaux différents. PANS propose ses solutions. gamme de vannes à bouchon conique plusieurs options :

• Acier au carbone WCB pour les travaux généraux dans le secteur pétrolier et gazier
• Acier inoxydable CF8 et CF8M pour le traitement chimique et les milieux corrosifs
• Aciers inoxydables à faible teneur en carbone CF3 et CF3M, où la corrosion intergranulaire est un problème.

L'acier duplex et les alliages spéciaux sont disponibles pour les applications à pression extrême ou à haute température.

Vanne à boisseau lubrifiée à pression équilibrée inversée

Couvercle de boulon, structure de la puce retournée à pression équilibrée et fonctionnement marche/arrêt de la lumière.

Obtenez un devis

Une qualité que vous pouvez vérifier

PANS détient la certification ISO 9001 pour la gestion de la qualité, la certification API 6D pour les vannes de pipeline et le marquage CE pour les marchés européens.

Ils ont passé des décennies à fournir des vannes à boisseau sphérique à pétrole et gaz, opérations de raffinage et de traitement chimique. Cette histoire se reflète dans la qualité constante des produits.
