¿Las válvulas de bola son direccionales? ¿Cómo funciona la dirección del flujo?

URL de la imagen: https://notebooklm.google.com/notebook/f37c7487-911e-4b3a-b5e4-7a7688e4ade7

Sí, algunas lo son y otras no. Esa es la respuesta breve. Esta guía explica cómo las válvulas de bola controlan el flujo, cuándo importa la dirección, cómo interpretar las posiciones de apertura y cierre, y cómo elegir entre diseños flotantes y de muñón. También ayuda a los principiantes a evitar errores comunes de instalación y a comprender qué beneficios aporta el diseño adecuado en términos de seguridad, estanqueidad y vida útil.

Una válvula de bola es una válvula de cuarto de vuelta. Dentro del cuerpo, una bola perforada gira para abrir o cerrar el paso del agua. En muchos sistemas de cierre generales, el flujo puede pasar por ambos lados. En otros diseños, la válvula debe estar orientada en una dirección para que los asientos, las características de alivio de la cavidad o el sistema de sellado funcionen correctamente.

La dirección de la válvula de bola depende del diseño, no de la apariencia.

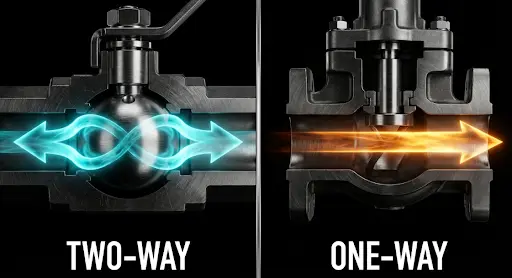

No todos los modelos son direccionales. Muchas válvulas de cierre estándar son bidireccionales, lo que significa que pueden bloquear el flujo desde cualquier lado. Algunos diseños especiales son unidireccionales, lo que significa que deben seguir una trayectoria marcada de entrada a salida.

Por eso la gente pregunta, ¿son? Válvulas de bola direccionales. La respuesta correcta depende del diseño del asiento, las condiciones de presión y el tipo de servicio. En tuberías de agua simples, la dirección puede no ser relevante. En sistemas de alta presión, peligrosos o sensibles al reflujo, a menudo sí lo es.

Cómo funciona una válvula de bola

A válvula de bola Se abre cuando el orificio de la bola se alinea con la tubería. Se cierra cuando el orificio se desvía del flujo. Muchos fabricantes utilizan un movimiento de manija de 90 grados para esta acción de apertura y cierre. Swagelok indica que las válvulas de bola de servicio general están diseñadas para funcionar completamente abiertas o completamente cerradas, no para regular el flujo.

Tres conclusiones clave

• Una válvula de bola utiliza una bola perforada para permitir el paso del fluido o detenerlo.
• Normalmente, la manivela solo gira un cuarto de vuelta para pasar de abierta a cerrada.
• La dirección del flujo depende del diseño del sellado interno, no solo del mango.

Cuando la dirección importa

La dirección es importante cuando la válvula tiene un sistema de sellado unidireccional o una función de alivio de presión que actúa desde un solo lado. Algunos diseños para aplicaciones severas y criogénicas se conciben en torno a un comportamiento bidireccional o de alivio de presión, ya que la dirección y el alivio de presión son cuestiones de seguridad, no solo de diseño.

La dirección también es importante cuando el flujo inverso podría dañar los equipos posteriores. En esos casos, una orientación incorrecta puede aumentar las fugas, sobrecargar el asiento o generar presión en la cavidad. Esto puede acortar la vida útil y aumentar el riesgo operativo.

Cuando la dirección no importa

En muchas aplicaciones comunes de cierre, un diseño bidireccional estándar funciona desde ambos lados. Por eso, las válvulas de bola se utilizan ampliamente en servicios de transmisión, almacenamiento, procesamiento de gas e industria. Su recorrido directo también contribuye a minimizar la caída de presión cuando están completamente abiertas.

Este es el contexto de la pregunta: ¿las válvulas de bola tienen una dirección de flujo? Algunas sí. Muchas no. Lo más seguro es comprobar la marcación del cuerpo, los datos del producto y las instrucciones de instalación antes de montar la válvula.

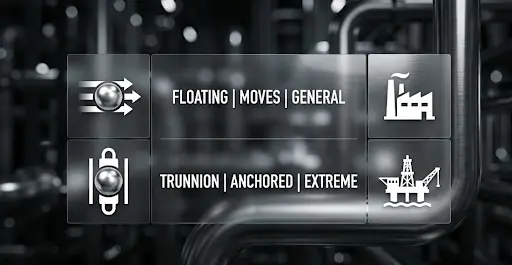

Válvulas de bola flotantes frente a válvulas de bola con muñón

El diseño flotante permite que la bola se mueva ligeramente bajo la presión de la línea. Este movimiento empuja la bola contra el asiento aguas abajo para crear un sellado hermético. Swagelok describe la construcción de bola flotante como una forma de lograr un sellado hermético del asiento en un amplio rango de presión.

Una válvula de bola fija, a menudo llamada válvula de bola de muñón, soporta la bola en la parte superior e inferior. Este diseño es común en tamaños más grandes y aplicaciones de alta presión porque reduce el par de operación y maneja cargas más pesadas de manera más efectiva. SLB describe su serie WKM 370D como montada sobre muñón para ANSI y Aplicaciones API Spec 6D.

Para los compradores sin ningún conocimiento previo, piénselo de esta manera:

Diseño	Cómo se apoya la pelota	Fuerza típica	Uso común
Válvula de bola flotante	La pelota se mueve ligeramente bajo presión.	Bueno para muchas tareas de apagado	Servicio industrial general
Válvula de bola fija/de muñón	La bola está anclada por muñones.	Mejor para tamaños más grandes o presiones más altas.	Petróleo, gas y servicios pesados

PANS enumera ambos Válvula de bola flotante y Válvula de bola de muñón en su gama de válvulas de bola. Los materiales de sus productos incluyen acero al carbono, acero inoxidable, acero inoxidable dúplex, titanio, níquel y aleaciones de cromo.

En términos prácticos, el diseño de sellado bidireccional ayuda a prevenir fugas inversas en sistemas que pueden experimentar presión desde ambos lados. Esto es importante para el cierre hermético, la protección de los equipos y la estabilidad del proceso. Cuando la aplicación es más exigente, los ingenieros suelen evaluar si una estructura flotante o fija ofrece una mejor carga de sellado, nivel de torsión y respuesta a la presión.

Cómo identificar puestos vacantes y cerrados

Con frecuencia, la gente pregunta sobre las posiciones de apertura y cierre de una válvula de bola. La regla general es sencilla: si la manija está alineada con la tubería, la válvula está abierta; si la manija está perpendicular a la tubería, la válvula está cerrada. Tanto Parker como Swagelok describen esta misma lógica básica de indicación.

Sin embargo, la manija solo indica la posición. No confirma si la válvula es unidireccional o bidireccional. Para ello, busque una flecha grabada, una marca en el vástago, la hoja de datos o las instrucciones del modelo. Algunas válvulas utilizan manijas direccionales o superficies planas en el vástago para indicar tanto la posición de apertura/cierre como la dirección del flujo.

Instalación: Cómo orientarse correctamente

Si te preguntas si importa la orientación de una válvula de bola, la respuesta es sí, siempre que la válvula sea direccional. Un modelo unidireccional instalado al revés podría no sellar correctamente y, además, podría no liberar la presión acumulada de la forma adecuada.

Utilice esta sencilla comprobación antes de iniciar:

• Verifique si la válvula es unidireccional o bidireccional.
• Encuentra cualquier flecha o marca corporal.
• Alinee la válvula con la trayectoria real del flujo.
• Confirme el acceso a la manija y borre el indicador de abierto/cerrado.
• Realice una prueba de presión al sistema después de la instalación.

Estos pasos también responden a otras preguntas frecuentes, como si una válvula de bola tiene dirección de flujo, en qué dirección gira y si las válvulas de bola tienen una dirección específica. La clave está en no dejarse guiar solo por la apariencia.

Cómo se aplica cada diseño

Los modelos bidireccionales se utilizan a menudo en aplicaciones donde el flujo puede invertirse o donde la válvula funciona como un simple dispositivo de cierre. Los modelos unidireccionales son más comunes cuando la presión del sistema, el control de la contaminación o la protección aguas abajo hacen que la orientación sea importante. Las válvulas de bola se utilizan en el procesamiento, la transmisión, el almacenamiento y el servicio industrial de gas, entre otros.

En cuanto al abastecimiento, el soporte también es fundamental. PANS afirma que fabrica válvulas desde 1985, opera talleres que abarcan 25 000 metros cuadrados, produce aproximadamente 3000 toneladas anuales y ofrece un servicio integral, desde el análisis técnico hasta el envío. Además, su catálogo incluye válvulas de bola flotantes, de muñón y totalmente soldadas.

Conclusión

Entonces, ¿las válvulas de bola son direccionales? A veces sí, a veces no. Lo más sensato es adaptar el diseño de la válvula al trabajo y confirmar el marcado antes de la instalación. Si está comparando opciones flotantes y fijas, o creando una lista de válvulas para un proyecto, explore la Colección de válvulas de bola PANS VALVE y revisar su Perfil de la empresa Para un punto de partida sencillo.

Preguntas más frecuentes

¿Las válvulas de bola tienen una dirección de flujo?

Algunos modelos sí, otros no. Los modelos de cierre estándar suelen ser bidireccionales. Los modelos para servicios especiales pueden requerir una instalación unidireccional.

¿Las válvulas de bola tienen dirección?

Solo los modelos direccionales lo requieren. Siempre verifique la presencia de una flecha, una hoja de datos o una guía de instalación antes de montar la válvula.

¿Hacia dónde va una válvula de bola?

Instálelo siguiendo la flecha de flujo, si la hay. Si no hay flecha, consulte el diseño en la documentación del producto.

¿En qué dirección está abierta una válvula de bola?

Normalmente, la manija está abierta cuando es paralela al tubo y cerrada cuando es perpendicular.

¿Importa la orientación de la instalación de una válvula de bola?

Sí, para válvulas direccionales. Una orientación incorrecta puede afectar el sellado, el alivio de presión y el control del reflujo.

¿Qué significa la marcación de la válvula de bola en la dirección del flujo?

Generalmente se trata de una flecha fundida o grabada en el cuerpo de la válvula. Indica la trayectoria prevista desde la entrada hasta la salida.
