› نوع الرقاقة
مصنع الصين مباشرة
نوع الرقاقة
فحص الصمام
الشركة المصنعة
حاصل على شهادة API594 · خبرة تزيد عن 36 عامًا · الشحن إلى أكثر من 10 دول
صمامات بانز هي شركة متخصصة مصنّع صمامات فحص من نوع الرقاقة مقرنا في ونتشو، الصين. نحن نوفر منتجات صمامات فحص مزدوجة اللوحة، ومتأرجحة، ونابضية، وصامتة من نوع الرقاقة - مصممة لمنع التدفق العكسي بشكل موثوق في أنظمة النفط والغاز والبتروكيماويات وتوليد الطاقة ومعالجة المياه.
احصل على عرض سعر مجاني
عرض تفاصيل المنتج →
36+سنوات من الخبرة
5قواعد الإنتاج
3000 طنالناتج السنوي
24 ساعةعرض سعر التوصيل
معتمد من API 594
معيار التصميم API 594
إدارة الجودة ISO 9001
حاصل على شهادة CE / TUV الأوروبية
اختبار وفحص API 598
عرض الشهادات →

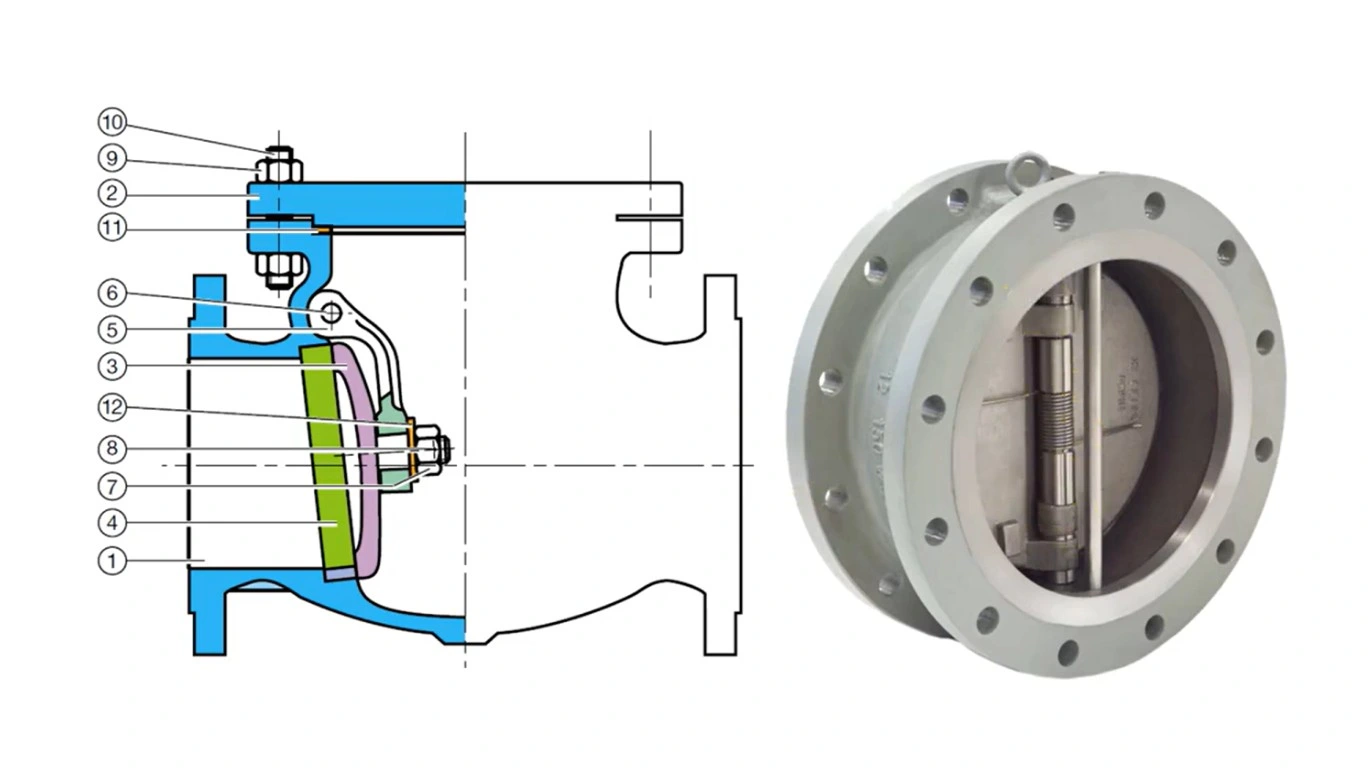

تفاصيل صمام الفحص من نوع الرقاقة - صمام PANS
معرفة المنتج
ما هو صمام الفحص من نوع الرقاقة؟
أ صمام فحص نوع الرقاقة (يشار إليه أيضًا باسم صمام فحص من نوع الرقاقة أو صمام فحص من نوع رقاقة) هو صمام عدم رجوع صغير الحجم مصمم ليتم تثبيته بين شفتي خط الأنابيب باستخدام مسامير التثبيت - دون الحاجة إلى ثقوب مسامير في جسم الصمام نفسه.
يعمل الصمام تلقائيًا: حيث يفتح ضغط التدفق الأمامي القرص (أو الأقراص)، وعندما يتوقف التدفق أو ينعكس، تغلق قوة الزنبرك الأقراص بسرعة، مما يمنع التدفق العكسي ويقضي على ظاهرة الطرق المائي. وبفضل تصميمه النحيف الشبيه بالقرص، فهو أخف وزنًا وأكثر إحكامًا بشكل ملحوظ من صمامات الفحص التقليدية ذات الحواف.
⚡إغلاق تلقائي سريع: تغلق الأقراص المزودة بنابض على الفور عند انعكاس التدفق.
⚖خفيف الوزن وصغير الحجم؛ مثالي للأنظمة ذات المساحة المحدودة
↕تركيب مرن: تركيب أفقي أو رأسي على الأنابيب
🔩 سهولة الصيانة: هيكل بسيط، لا يتطلب تشغيلًا خارجيًا
سلسلة صمامات الفحص من نوع الرقاقة
من صمامات فحص الرقائق ذات اللوحين القياسية إلى نماذج الأقراص المائلة عالية الضغط المصممة خصيصًا - تقوم شركة PANS بتصنيع المجموعة الكاملة من صمامات فحص من نوع الرقاقة لتلبية المواصفات الصناعية المتنوعة.
01
صمام فحص مزدوج الألواح
WCB · SS316 · حديد الزهر
قرصان مزدوجان بنابض مع انخفاض طفيف في الضغط. الأكثر شيوعًا صمام فحص مزدوج الألواح من نوع الرقاقة لخطوط أنابيب المياه والغاز والنفط.
تعرّف على المزيد →
02
صمام فحص من نوع رقاقة متأرجحة
حديد الزهر · فولاذ كربوني
تصميم أحادي القرص يُغلق بالجاذبية. مثالي للأنظمة منخفضة السرعة. صمام فحص متأرجح من نوع الرقاقة مناسب للتركيب الأفقي.
تعرّف على المزيد →
03
صمام فحص رقائقي زنبركي
SS304 · SS316 · WCB
إغلاق سريع صمام فحص زنبركي من نوع الرقاقة مصمم للقضاء على ظاهرة الطرق المائي في خطوط تصريف المضخات عالية السرعة.
تعرّف على المزيد →
04
صمام فحص صامت بدون صوت ارتطام
SS304 · SS316 · فولاذ كربوني
صمام فحص من نوع الرقاقة غير قابل للصدم مزود بآلية إغلاق صامتة مدعومة بنابض. يقلل من الاهتزاز والضوضاء في أنظمة التدفئة والتهوية وتكييف الهواء وأنظمة المباني.
تعرّف على المزيد →
05
صمام فحص رقاقة القرص المائل
الفولاذ الكربوني · الفولاذ السبائكي
صمام فحص قرصي مائل من نوع الرقاقة للاستخدامات التي تتطلب ضغطًا ودرجة حرارة عاليتين. مقاومة تدفق منخفضة، إحكام ممتاز.
تعرّف على المزيد →
06
صمام فحص رقائق الفولاذ المقاوم للصدأ
حديد الزهر GG25 · SS316L
صمام فحص من نوع الرقاقة للاستخدام في مياه الشرب البلدية. خيار SS316L للمواد المسببة للتآكل في الصناعات الكيميائية والغذائية.
تعرّف على المزيد →
عرض جميع صمامات الفحص →
مواصفات صمام الفحص من نوع الرقاقة
جميع لوحات المفاتيح صمامات فحص من نوع الرقاقة تُصنّع وتُختبر هذه المنتجات وفقًا للمعايير الدولية المعترف بها. تتوفر أحجام وتصنيفات ضغط مخصصة عند الطلب.
| المعلمة | مواصفة |
|---|---|
| معيار التصميم | API 594، API 6D |
| وجهاً لوجه | API 594، DIN 3202 |
| معيار الشفة | ASME B16.5، MSS SP-44 |
| معيار الاختبار | API 598 |
| نطاق الحجم | 2 بوصة - 36 بوصة (DN50 - DN900) |
| فئة الضغط | 150 رطل - 600 رطل؛ PN10 - PN40 |
| مادة الجسم | WCB، CF8، CF8M، LCB، GG25 |
| مادة القرص | WCB، SS304، SS316 |
| مقعد / مانع تسرب | PTFE، معدن، EPDM، NBR |
| مدى درجة الحرارة | من -29 درجة مئوية إلى +425 درجة مئوية |
| تثبيت | أفقي / رأسي |
امتثال
المعايير والشهادات
المقالي صمامات فحص من نوع الرقاقة تلبي أكثر متطلبات الشراء العالمية صرامة - معتمدة لأسواق أوروبا وأمريكا الشمالية والشرق الأوسط.
API 594التصميم والتصنيع
واجهة برمجة التطبيقات 6Dصمامات خطوط الأنابيب
API 598اختبار الصمامات
ASME B16.5وصلات ذات حواف
ايزو 9001إدارة الجودة
ايزو 14001البيئة
CE / TUVالامتثال لمعايير الاتحاد الأوروبي
تتوفر خدمات الهندسة المخصصة: تقبل شركة PANS طلبات تصنيع المعدات الأصلية/تصميم المعدات الأصلية مع مواد هيكل مصممة خصيصًا، وفئات ضغط، وأبعاد وجهًا لوجه، ووضع علامات للمستخدم النهائي.
تحميل مجاني
قم بتنزيل ورقة بيانات صمام الفحص من نوع الرقاقة وكتالوج PDF
ملف PDF لصمام فحص رقائقي
تنزيل ورقة بيانات الصمام
صمام فحص من نوع الرقاقة مقابل صمام فحص من نوع العروة: الاختلافات الرئيسية
فهم الفرق بين صمامات فحص من نوع الرقاقة والوصلة يُعدّ هذا الأمر ضروريًا لاختيار الصمام المناسب. يساعد الجدول أدناه المهندسين وفرق المشتريات على اختيار التصميم الأمثل.
| ميزة | صمام فحص نوع الرقاقة | صمام فحص من نوع العروة |
|---|---|---|
| طريقة التركيب | مثبتة بين الحواف بمسامير تثبيت | عروات ملولبة مثبتة بمسامير على كل شفة على حدة |
| وزن | ✔ أخف وزنًا — يُفضل للأنظمة الحساسة للوزن | هيكل أثقل بسبب نتوءات العروة |
| خدمة نهاية الخط | ✘ غير مناسب — يتطلب حوافًا على كلا الجانبين | ✔ مناسب لخدمة الطرق المسدودة / المعزولة |
| تكلفة التركيب | ✔ أقل ارتفاعًا - عدد أقل من البراغي، تجميع أبسط | أعلى بسبب الأجهزة الإضافية |
| المساحة المطلوبة | ✔ صغير الحجم — أصغر حجم ممكن من حيث المسافة بين الوجهين | مساحة أكبر |
| أفضل تطبيق | خطوط الأنابيب العامة، والمضخات، وأنظمة التدفئة والتهوية وتكييف الهواء، ومعالجة المياه | أنابيب مسدودة، عزل بين الأنظمة |
| السعر التقريبي | ✔ أكثر اقتصادية | ارتفاع تكلفة الوحدة |
لماذا يتم استيراد صمامات فحص الرقاقات من شركة PANS؟
بصفتي شخصًا متفانيًا مصنع صمامات فحص من نوع الرقاقة في الصين, تجمع شركة PANS Valve بين أكثر من 36 عامًا من التصنيع الدقيق وأنظمة الجودة المعتمدة من ISO.

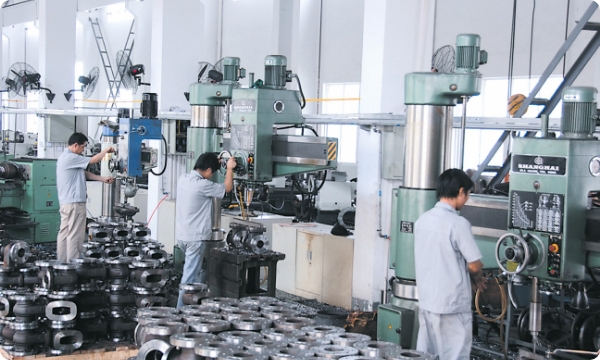

مصنع المقالي
25000 متر مربع · 5 قواعد إنتاج · ونزهو، الصين · شرق. 1985
خبرة تزيد عن 36 عامًا
تأسست شركة PANS في عام 1985 في مدينة ونتشو بالصين، ولديها خبرة عميقة في هندسة المنتجات للأسواق العالمية المتطلبة.
معتمد من API594 / ISO
جميع صمامات الفحص من نوع الرقاقة المصنعة وفقًا لمعايير API 594 و API 598 و ISO 9001 و CE و TUV.
5 قواعد إنتاج
مساحة ورشة عمل تبلغ 25000 متر مربع مع خطوط إنتاج مخصصة لصمامات API وصمامات الكرة وصمامات الفراشة.
عرض سعر خلال 24 ساعة / توصيل خلال 20 يومًا
استلم عرض أسعار مفصل ورسومات توضيحية خلال 24 ساعة. يتم شحن معظم الطلبات خلال 20 يومًا.
حلول تصنيع المعدات الأصلية / حلول مخصصة
يتم قبول المواد المخصصة، والأحجام غير القياسية، والأبعاد المصممة خصيصًا وجهاً لوجه.
خبرة عالمية في التصدير
نقدم خدماتنا لمقاولي الهندسة والمشتريات والإنشاءات في أكثر من 10 دول، بما في ذلك المملكة المتحدة وألمانيا والإمارات العربية المتحدة والمملكة العربية السعودية.
أين تُستخدم صمامات الفحص من نوع الرقاقة؟
تُعتبر صمامات الفحص من نوع رقاقة PANS موثوقة في البنية التحتية الحيوية عبر العديد من الصناعات في جميع أنحاء العالم.
النفط والغاز
تعتمد خطوط الأنابيب في المنبع والمصافي ومحطات الغاز الطبيعي المسال على صمامات الفحص من نوع PANS.
مصفاة الغاز الطبيعي المسال
البتروكيماويات
تستخدم خطوط المعالجة التي تحتوي على مواد أكالة صمامات فحص من الفولاذ المقاوم للصدأ SS316 أو سبائك الفولاذ.
وسائط أكالة، درجة حرارة عالية
معالجة المياه
تستخدم محطات ضخ المياه والصرف الصحي البلدية صمامات فحص من نوع CI wafer.
تحلية المياه البلدية
توليد الطاقة
تتطلب أنظمة مياه تغذية الغلايات ومكثفات البخار صمامات ذات انخفاض ضغط منخفض.
بخار تغذية الغلاية
أنظمة التدفئة والتهوية وتكييف الهواء والمباني
تستخدم المباني التجارية صمامات فحص صامتة من نوع الرقاقة غير قابلة للصدم.
مياه مبردة، تكييف هواء
الأغذية والأدوية
صمامات SS316L الصحية تلبي متطلبات ممارسات التصنيع الجيدة للأدوية.
SS316L صحي
اطلب أسعار المصنع مباشرة على
صمامات فحص من نوع الرقاقة
يتم تسليم عرض الأسعار والرسومات الهندسية خلال 24 ساعة.
احصل على عرض سعر الآن
تنزيل ورقة البيانات
الأسئلة الشائعة
ما هو صمام الفحص من نوع الرقاقة؟
صمام عدم الرجوع من نوع الرقاقة هو صمام عدم رجوع يُثبّت بين شفتي أنبوب باستخدام براغي تثبيت. تصميمه المدمج يجعله أخف وزنًا وأقصر من صمامات عدم الرجوع التقليدية.
ما هي الأنواع الرئيسية لصمامات الفحص الرقائقية؟
تشمل الأنواع الرئيسية ما يلي: صمام فحص ذو لوح مزدوج، صمام فحص من نوع الرقاقة المتأرجحة، صمام فحص ذو زنبرك، وصمامات فحص صامتة غير صادمة.
ما الفرق بين صمامات الفحص من نوع الرقاقة وصمامات الفحص من نوع العروة؟
يتم تثبيت صمامات الرقاقة بين الحواف بواسطة مسامير تمر عبرها، بينما تحتوي أنواع العروة على نتوءات ملولبة تسمح بتثبيتها على حافة واحدة لخدمة نهاية الخط.
ما هي الأحجام ومعدلات الضغط المتاحة؟
تقدم شركة PANS أحجامًا من 2 بوصة إلى 36 بوصة (DN50–DN900) وفئات ضغط تشمل 150 رطل، 300 رطل، 600 رطل وPN10 إلى PN40.
كيف يتم تركيب صمام عدم الرجوع من نوع الرقاقة؟
يتم تثبيته بين شفتين متطابقتين باستخدام براغي تثبيت. تأكد من أن سهم التدفق الموجود على الجسم يتوافق مع اتجاه التدفق المطلوب.
هل بإمكان شركة PANS توفير صمامات فحص من نوع الرقاقة المصممة حسب الطلب؟
نعم، نحن نقبل طلبات تصنيع المعدات الأصلية (OEM) بمواد خاصة (الفولاذ المقاوم للصدأ المزدوج، إنكونيل)، وتصنيفات ضغط مخصصة، وأبعاد غير قياسية من وجه إلى وجه.
ما هو سعر صمامات الفحص من نوع الرقاقة من شركة PANS؟
يختلف السعر حسب الحجم والمادة. وبصفتنا مصنعًا مباشرًا، نقدم أسعارًا تنافسية. تواصلوا معنا للحصول على عرض سعر خلال 24 ساعة.
أين يمكنني تنزيل ورقة بيانات صمام الفحص من نوع الرقاقة؟
يمكنك تنزيل كتالوج PDF وورقة البيانات الفنية من مركز التنزيل الخاص بنا.
